パッケージ基板

チップは、どうやって基板につながる?

1枚カード(画像)を開く →X でポスト

間隔を広げる

チップの表面の端子は数ミクロンの間隔で並び、そのままでは基板の配線につなげない。間に、何十層もの配線を重ねた土台の板を挟んで、端子の間隔を基板の間隔まで広げる。これがパッケージ基板で、チップが大きく端子が多いほど層が増えて難しくなる。

その後、樹脂で封じて熱と湿気から守る。熱に強い用途ではセラミックのパッケージを使う。

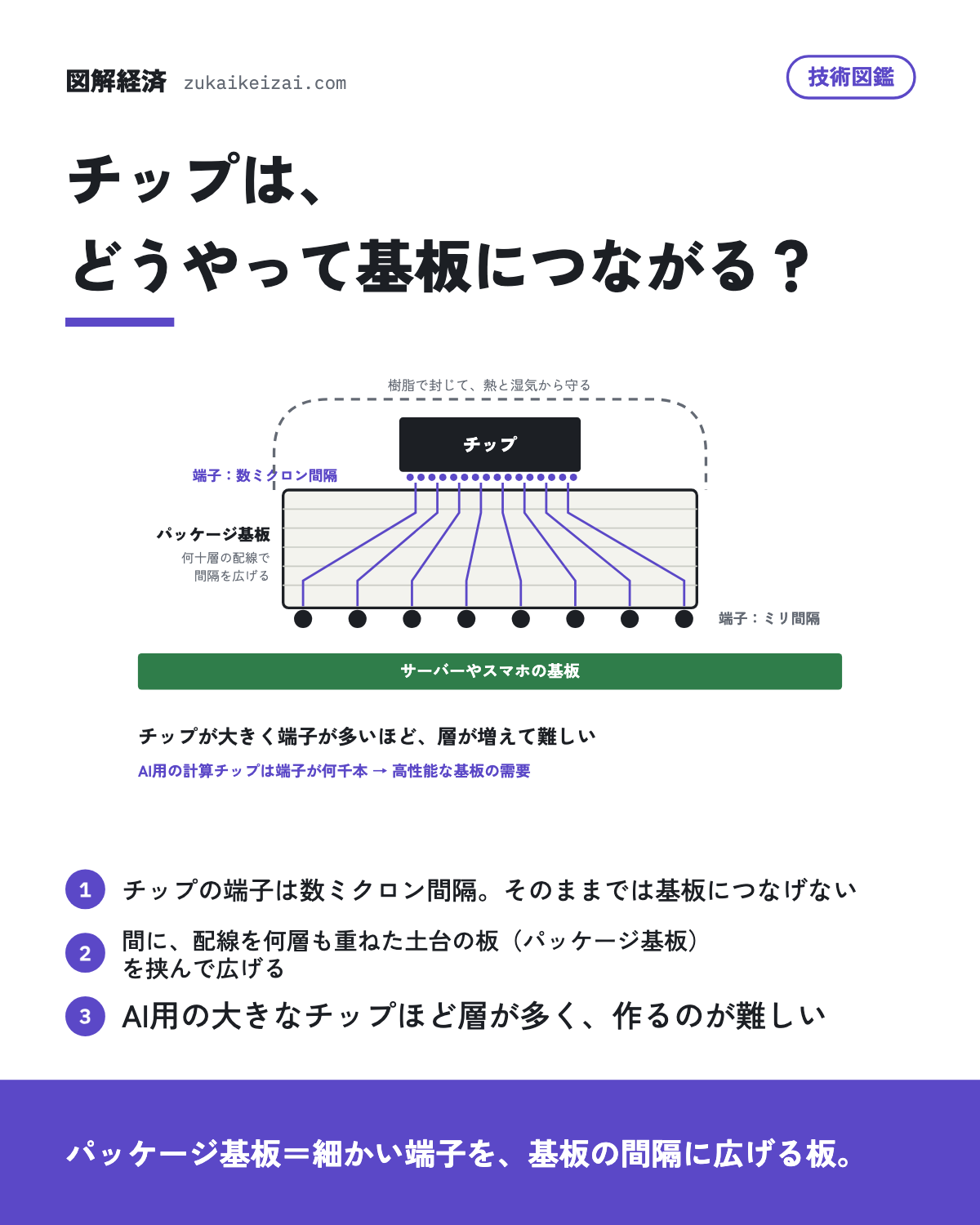

パッケージ基板:間隔を広げるしくみの図。チップ端子:数ミクロン間隔パッケージ基板何十層の配線で間隔を広げる端子:ミリ間隔サーバーやスマホの基板樹脂で封じて、熱と湿気から守るチップが大きく端子が多いほど、層が増えて難しいAI用の計算チップは端子が何千本 → 高性能な基板の需要
しくみの図。

AIで需要が変わった

AI用の計算チップは大きく端子が多いので、高性能なパッケージ基板が要る。データセンターの投資がこの基板の需要を押し上げ、日本の基板メーカーと封止材の会社に追い風になっている。

パッケージ基板:AIで需要が変わった流れ。チップ端子は数ミクロン間隔載せるパッケージ基板何十層の配線で広げる→封止樹脂で守る→基板へサーバー・スマホセラミックのパッケージは、熱に強い用途で使うパッケージ基板:AIで需要が変わった流れ。チップ端子は数ミクロン間隔載せるパッケージ基板何十層の配線で広げる→封止樹脂で守る→基板へサーバー・スマホセラミックのパッケージは、熱に強い用途で使う
流れ。
