フォトマスク

光を通す所と通さない所

フォトマスクは、平らな石英ガラスの板に、光をさえぎる薄い膜（クロムなど）を付け、その膜を回路の模様どおりに削ったものだ。光を当てると、膜の無い所だけ光が抜ける。露光装置はこの光をレンズで縮め、光に反応する薬（感光材）を塗ったウエハーに当てて、回路の模様を写し取る。半導体の露光では、ふつう模様を4分の1に縮めて写す。

マスクの模様は、設計データをもとに電子ビームやレーザーで感光材に描き、現像して、遮光膜を削って作る。チップは何十もの層を重ねて作るので、1つのチップに層の数だけマスクが要る。いちばん細かい線を写すEUV露光では、光がガラスを通らないため、鏡の膜の上に光を吸う模様を載せた反射型のマスクを使う。

• 技術図鑑半導体は、どうやって作る？
• 技術図鑑EUV露光は、なぜ細い線を描ける？

何に使われ、どこが難しいか

半導体のほか、液晶や有機ELのパネル、電子部品、プリント基板を作る工程でも使う。パネル用は1辺が1メートルを超える大きなマスクになる。

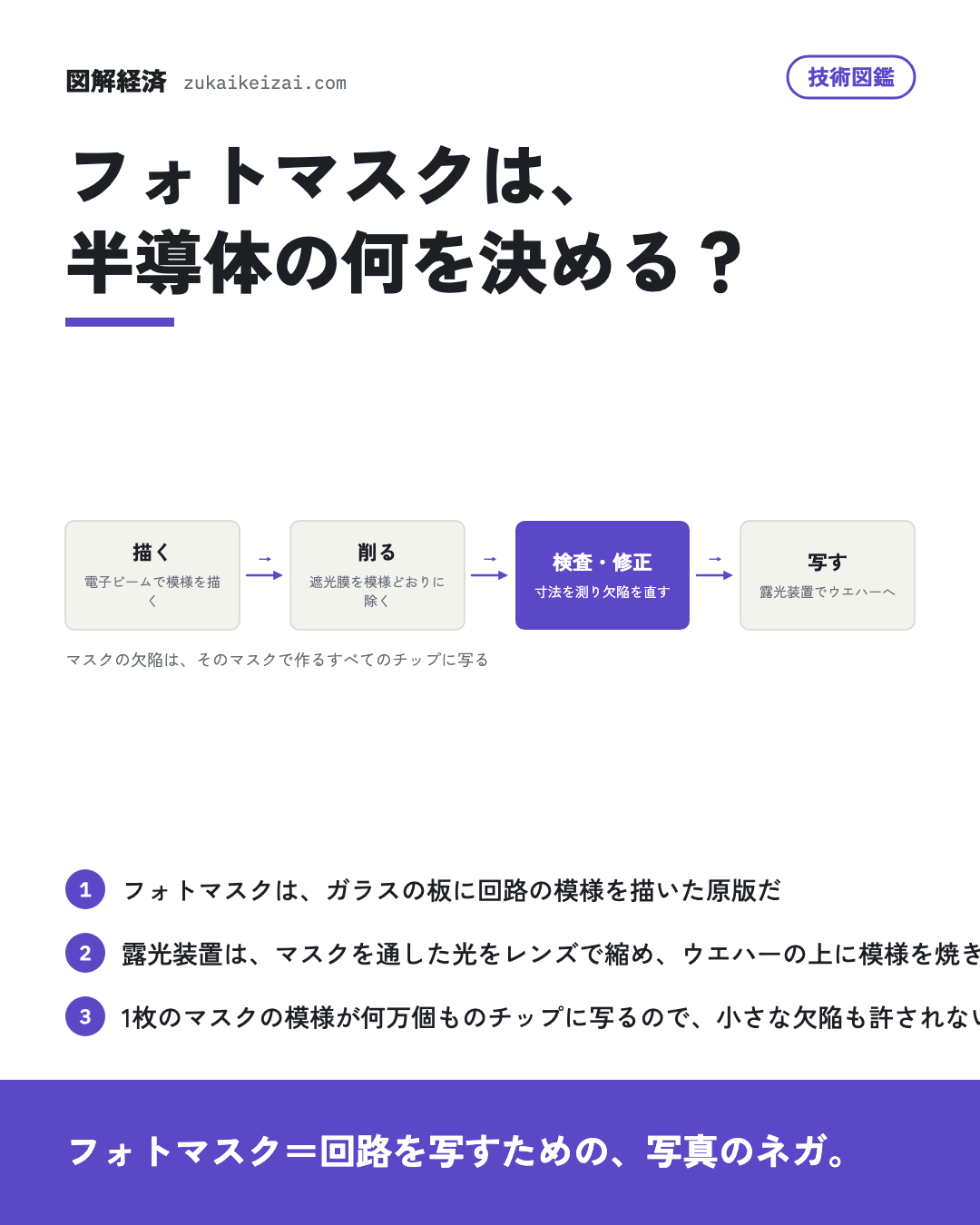

難しいのは、欠陥と寸法の狂いだ。マスクの上の小さな傷やごみ、線の太さのずれは、そのマスクで作るすべてのチップに同じように写る。だから描いた後に、光や電子ビームで模様を調べ、線の寸法を測り、欠陥をビームで削ったり足したりして直す。使う時はごみが乗らないよう、ペリクルと呼ぶ薄い膜で表面を覆う。

日本の会社が担う所

テクセンドフォトマスクや大日本印刷は半導体用のフォトマスクを作り、テクセンドフォトマスクは次世代のEUVマスクの開発も進めている。HOYAやエスケーエレクトロニクスはパネル用の大型マスクを手がける。マスクを確かめる装置では、アドバンテストが電子ビームで寸法を測り欠陥を観察する装置を、A&Dホロンホールディングスのホロンが寸法を測るCD-SEMを開発し、ブイ・テクノロジーは光学式の検査やビームによる修正の技術を開発している。
