モデルベース開発（MBD）

画面の中で一度作る

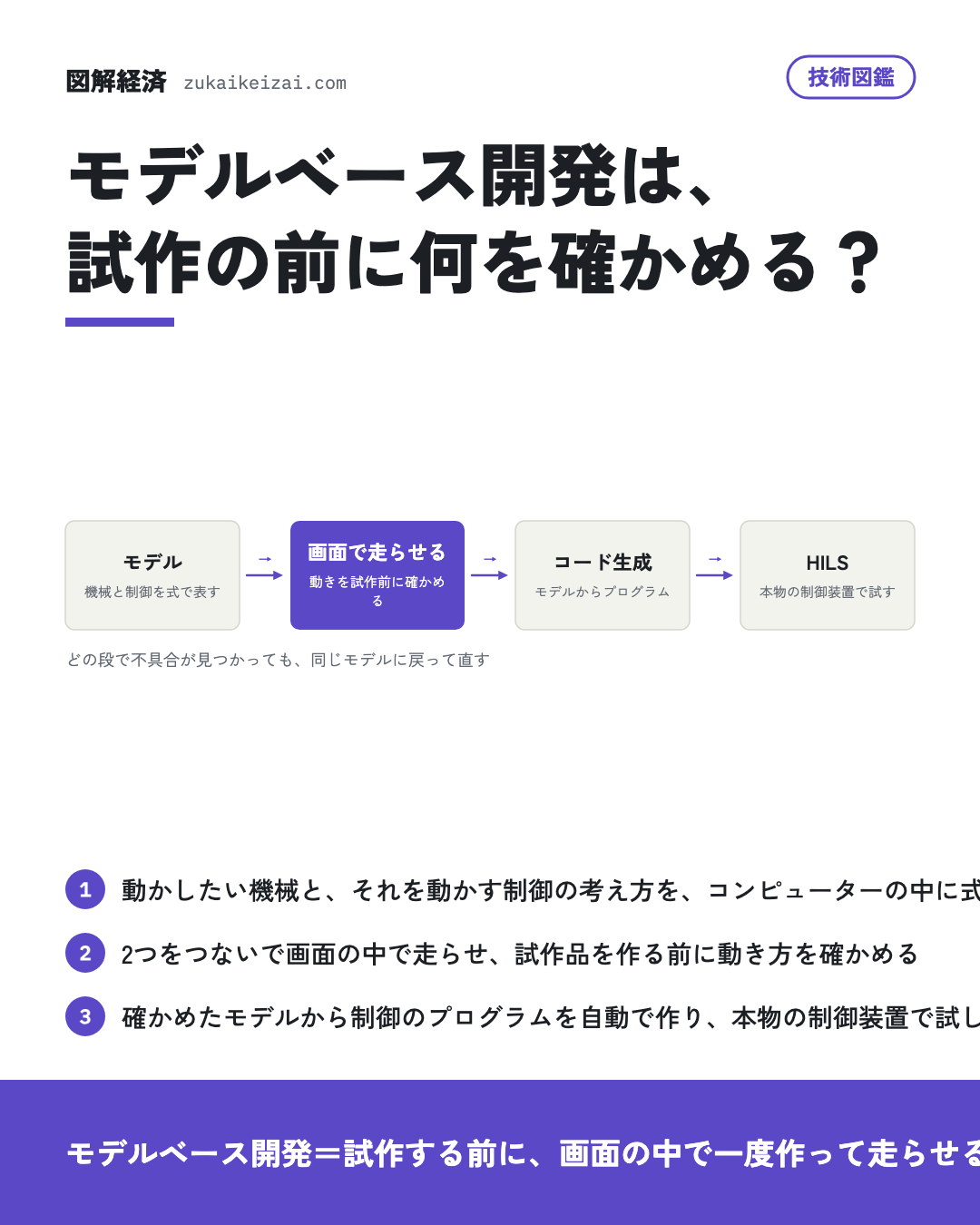

車のエンジンやモーター、ブレーキは、小さなコンピューター（制御装置）の中のプログラムが動かしている。モデルベース開発では、動かされる側の機械（エンジンや車体の動き方）を物理の式で表した模型と、動かす側の制御の考え方を表した模型を、コンピューターの中に作る。2つをつなげて走らせれば、アクセルを踏んだ時や坂道を上る時に機械がどう動くかを、試作品が無くても確かめられる。

確かめた制御のモデルからは、制御装置に書き込むプログラムを自動で作れる。次に、本物の制御装置をつなぎ、周りのエンジンや車の動きはコンピューターが実際の時間の速さで模擬して信号をやりとりする。これをHILSと呼び、制御装置を実車に積む前に、危ない場面や故障の場面まで繰り返し試せる。

何に使われ、どこが難しいか

自動車の制御ソフトから始まり、航空機、建設機械、家電、半導体の回路設計などにも使われる。システム全体の要求や部品の構成までモデルで表し、設計や製造の情報とつないで管理するやり方はMBSEと呼ぶ。部品を作る会社は、自社の部品のモデルを車を作る会社に渡し、車全体のモデルに組み込んで確かめられる。

画面の中の結果が当たるのは、モデルが本物に近い時だけである。そのため、実験で測った値とモデルを突き合わせ、ずれを直す作業が欠かせない。モデルの作り方や部品の間の受け渡しの決まりをそろえないと、会社をまたいでモデルをつなげない。

日本の会社が担う所

カヤバは、モデルベース開発を全社で進めている。ダイキョーニシカワは、モデルベース開発を中核に、シミュレーションの技術で開発の期間を縮めている。アンリツは、電源装置とHILSを連携させた電気自動車の評価の仕組みを開発した。エクスモーションは自動車メーカーや部品の会社にモデルベース開発の導入を支援し、ヴィッツはHILSやSILSのシミュレーション環境を提供している。
