CAD・CAM

形を描き、削り方を計算する

CADは、コンピュータで設計図を描く道具だ。紙の図面のような平面の図（2次元CAD）と、部品を立体の模型として作る3次元CADがある。3次元の模型なら、寸法だけでなく、体積や重さ、部品どうしがぶつからないかも画面の上で確かめられる。

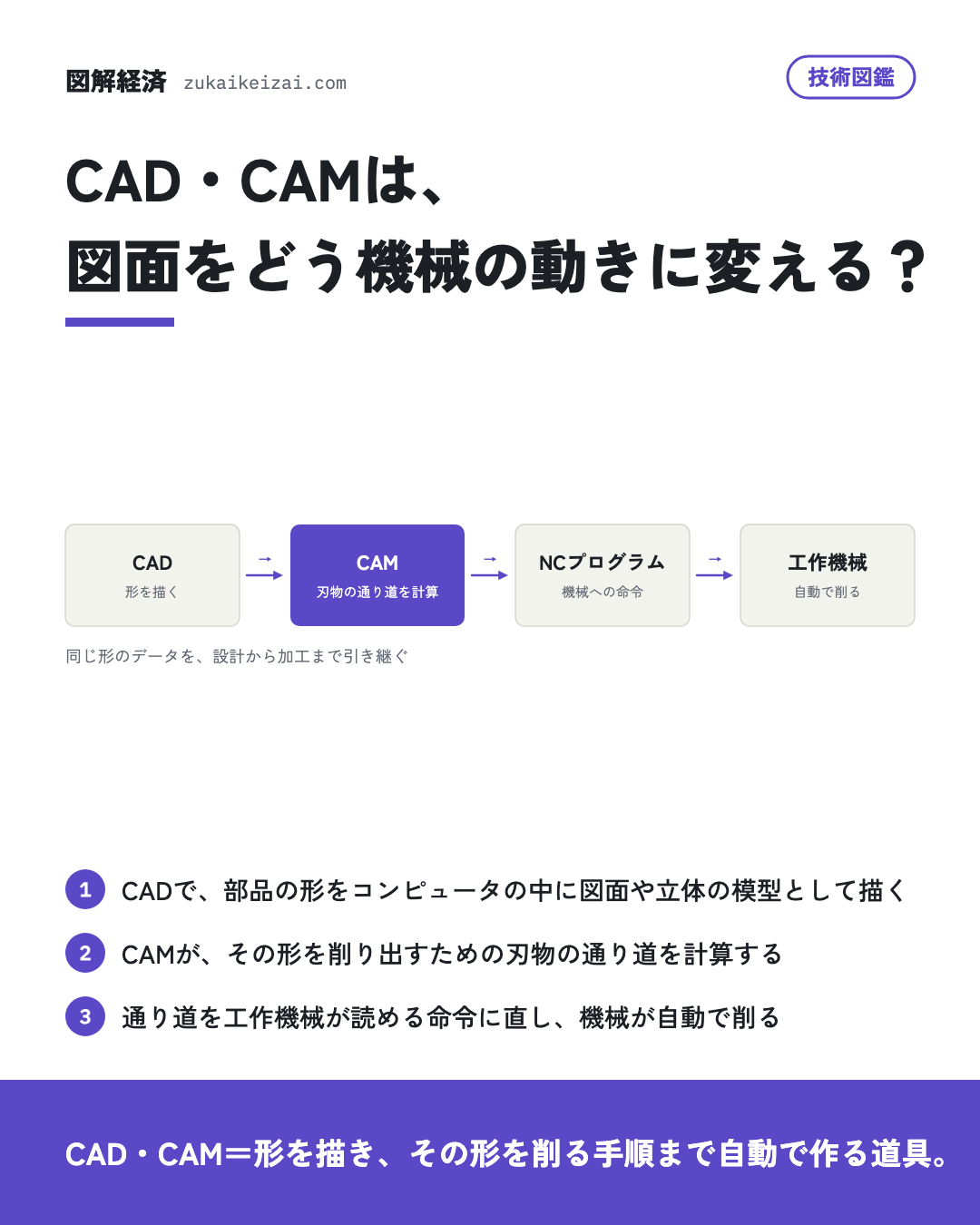

CAMは、CADで描いた形を実際に作るための手順を計算する道具だ。どの刃物を使い、どの順番で、どの道筋を通って材料を削れば、その形が残るかを求める。計算した通り道は、NCプログラムという数値の命令に直され、数値制御（CNC）の工作機械がそれを読んで刃物を動かす。

何に使われ、どこが難しいか

機械部品、自動車や家電の部品を作る金型、歯の詰め物やかぶせ物、建物や設備の図面まで、形のある物を作るほとんどの場面で使われる。設計した形が壊れないかを計算で確かめるシミュレーション（CAE）や、製品の設計から廃棄までのデータをまとめて扱うPLMとつないで使うことも多い。

難しいのは、画面の上の形と、実際に削った形を一致させることだ。刃物は削るうちにすり減り、削る力で材料や刃物がわずかにたわむ。削り方の条件や工作機械のくせを計算に入れないと、同じデータでも仕上がりの寸法がずれる。
