イメージセンサー

光を電気に変えて数える

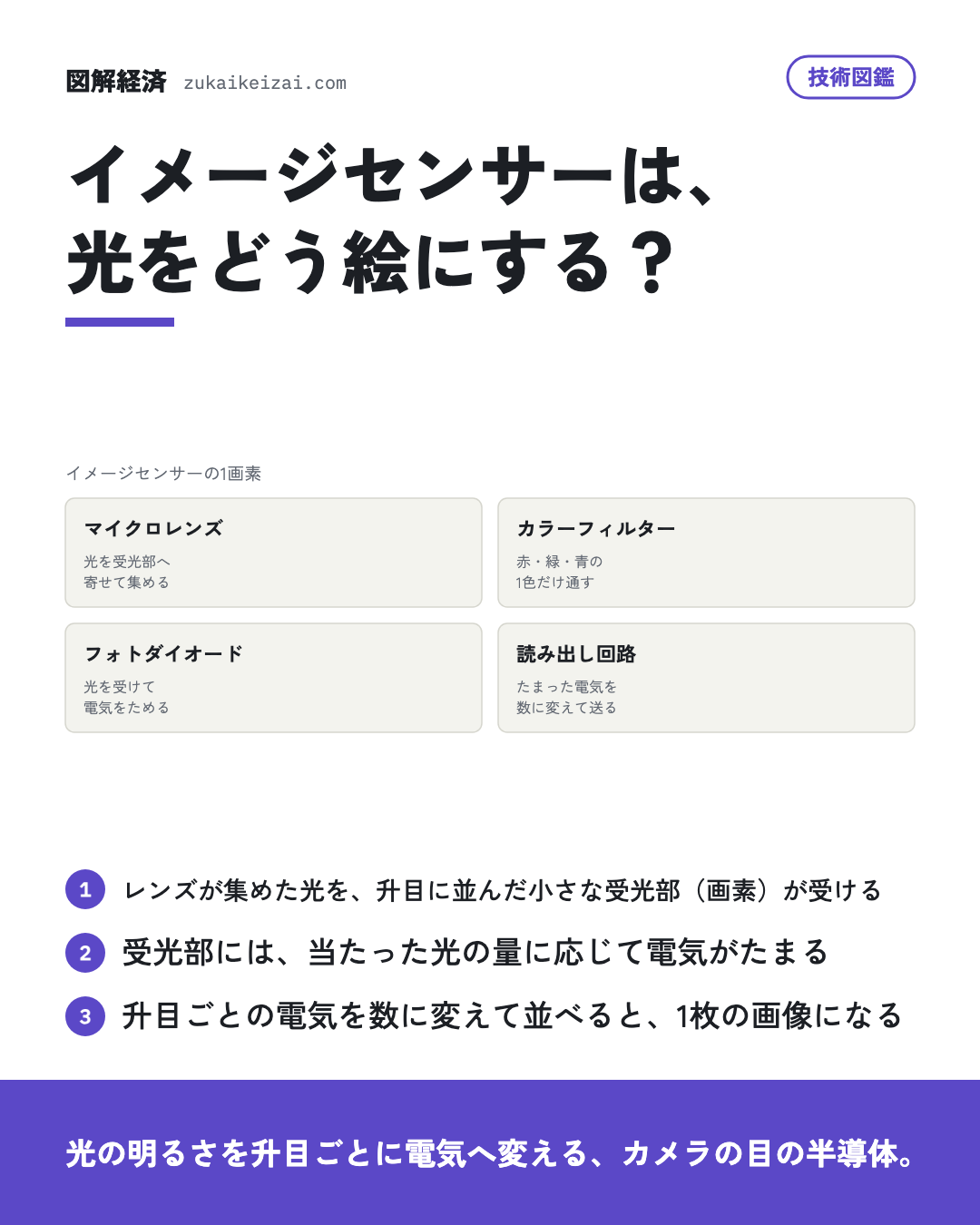

イメージセンサーは、シリコンの板の上に小さな受光部を縦横に何百万個も並べた半導体だ。受光部の1つ1つを画素と呼ぶ。受光部はフォトダイオードでできていて、光が当たるとシリコンの中に電子が生まれ、明るいほど多くたまる。

受光部そのものは色を見分けられない。そこで各画素の上に赤・緑・青のどれか1色だけを通すフィルターを置き、隣の画素の値から足りない色を計算で補って、色のついた画像にする。

いま主流のCMOS型は、画素ごとに電気を増幅する回路を持ち、行ごとに順に読み出す。配線を光の当たらない裏側に回した裏面照射型は、受光部に届く光を増やせる。

• 技術図鑑半導体は、どう検査する？
• 業界図鑑半導体の会社は、何で稼いでいる？

何に使われ、どこが難しいか

スマホやデジタルカメラのほか、車の周りを見るカメラ、工場で部品を検査するカメラ、防犯カメラ、人や物を見つけるセンサーに使われる。

画素を小さくして数を増やすと、1つの画素に入る光が減り、ざらつき（雑音）が目立つ。車のカメラでは、トンネルの出口のように明るい所と暗い所が同時に写る場面でも両方を見分ける必要があり、たくさんの画像データを遅れなく送る通信も要る。

日本の会社が担う所

電機の会社は、カメラとECUの間の通信の規格を内蔵した車載用のCMOSイメージセンサーを作っている。

化学やガラスの会社は、センサー用のレジストインキや周辺の材料、素子を封じるふたのガラスを作っている。検査の会社は、イメージセンサー専用のテストシステムを作ったり、ウエハーの段階での検査を請け負ったりしている。

有報に書いている会社

有価証券報告書の「研究開発活動」または「事業の内容」に、この技術を書いている上場会社の一部。会社名の下は有報の原文の一文。

• ソニーグループ（6758）「…に則る、2025年3月1日時点) (3)I&SS・業界初※、MIPI A-PHY内蔵の車載用CMOSイメージセンサー「IMX828」車載カメラシステム領域では、カメラとECU間の通信において高帯域・低遅延・高信頼性が求められており、これに対…」研究開発活動
• 富士フイルムホールディングス（4901）「※27 対角線の長さが54.8mm(横43.8mm×縦32.9mm)で、35mm判の約1.7倍の面積を持つイメージセンサー。」研究開発活動
• アドバンテスト（6857）「…複雑化が進むSoC半導体を多数個同時測定でき、省スペース化したテストシステムの開発· 高画素化が進むイメージセンサデバイス、複合化が進むディスプレイドライバデバイス等、応用が特化されたデバイス専用のテストシステムの開発· ミリ波帯通信規格等…」研究開発活動
• artience（4634）「イメージセンサー用レジストインキの採用が着実に進展し、市場での存在感がさらに高まりました。」研究開発活動
• 日本電気硝子（5214）「…る微細凹凸技術「nanoWaveTM」、大掛かりな光学機器が不要となる革新的な光シート顕微鏡用光源、イメージセンサやLEDなどの素子を封止するのに最適なリッドガラス、業界最小の誘電正接を有するLTCC用材料等様々な新製品の研究開発を進めてい…」研究開発活動
• 日産化学（4021）「…の材料やディスプレイの表示性能を向上させる材料、ARグラス関連材料、フレキシブルデバイス向けの材料、イメージセンサ周辺材料など、次世代につながる材料の研究開発を進めております。」研究開発活動
• 日本化薬（4272）「…性を向上させた新規素材、次世代パワー半導体向けの高耐熱性素材、さらに高耐熱性を維持した新規液状素材、イメージセンサー向けの高性能なMEMS用ドライフィルム、高画質かつ高速印刷を実現するための各種メディア用の産業用インクジェットインク、染料合…」研究開発活動
• オプテックスグループ（6914）「上位機種で採用している独自開発のイメージセンサー「ATMOS」を搭載し、堅牢な金属筐体で安定した検出性能を提供いたします。」研究開発活動
• イノテック（9880）「イメージセンサー分野では、シリアル及びMIPI規格の高速インターフェースに対応したキャプチャーボードについて、株式会社レグラス及びSTAr Technologies, Inc.と共同開発を行い、量産化に至りました。」研究開発活動
• 日本ピグメントホールディングス（4119）「また、電子材料分野ではこのミルベースのナノ分散技術を応用したイメージセンサー用途液体分散体や半導体向け導電材の研究開発も進めております。」研究開発活動
• PCIホールディングス（3918）「(2) プロダクト/デバイス事業1 CMOSイメージセンサ(注1)向け画像検査装置の簡易化に関する要素技術研究当連結会計年度においては、CMOSイメージセンサ向け画像検査装置の簡易化を目的とした、微小電流測定に関する要素技術研究を推進いた…」研究開発活動
• インターアクション（7725）「IoT関連事業では、引き続きイメージセンサメーカーのニーズに沿った光源装置及び瞳モジュールの開発や、製品の付加価値を向上させるための開発を行っております。」研究開発活動
• シャープ（6753）「…ダー、オーディオ、太陽電池、蓄電池、マスク、センサモジュール、オプトセンサ、オプトデバイス、CMOSイメージセンサ等シャープ(株)シャープマーケティングジャパン(株)シャープエネルギーソリューション(株)シャープセミコンダクターイノベーショ…」事業の内容
• トーメンデバイス（2737）「…ステムLSISoC(システム・オン・チップ)、DDI(ディスプレイドライバーIC)、CIS(CMOSイメージセンサー)、PMIC(パワーマネージメントIC)、SiP(システム・イン・パッケージ)、ファウンドリー等ディスプレイLCD(液晶パネ…」事業の内容
• テラプローブ（6627）「当社グループの事業は、国内外の半導体メーカー、ファブレス等からロジック、マイコン(*9)、イメージセンサ(*10)、アナログ(*11)、メモリなどの半導体製品のウエハテスト、ファイナルテストを受託しており、これらの業務を九州事業所及びTP…」事業の内容
• シキノハイテック（6614）「…トロニクス事業LSI(※2)設計(アナログ・デジタル)電源IC(※3)設計、高速I/F(※4)設計、イメージセンサ設計、画像処理系LSI設計、FPGA(※5)設計、ASIC(※6)設計、技術者派遣IPコア(※7)JPEG(※8)、MIPI(…」事業の内容
• クラスターテクノロジー（4240）「● デジタル・カメラデジタル・カメラのオートフォーカスセンサーを保持する機構部品に高感度・超高速で進化するCMOSイメージセンサーを支える部品として当社の機能性精密成形品が使われております。」事業の内容
• ウインテスト（6721）「(1)半導体検査装置事業1半導体検査装置事業について 当社は、先端ロジックIC、イメージセンサーIC、ディスプレイ-アレイ並びにディスプレイドライバICの製造工程の各検査工程に使用される検査装置の開発、製造、販売、貸与並びに技術サポートを…」事業の内容
