水処理膜

穴の大きさでふるう

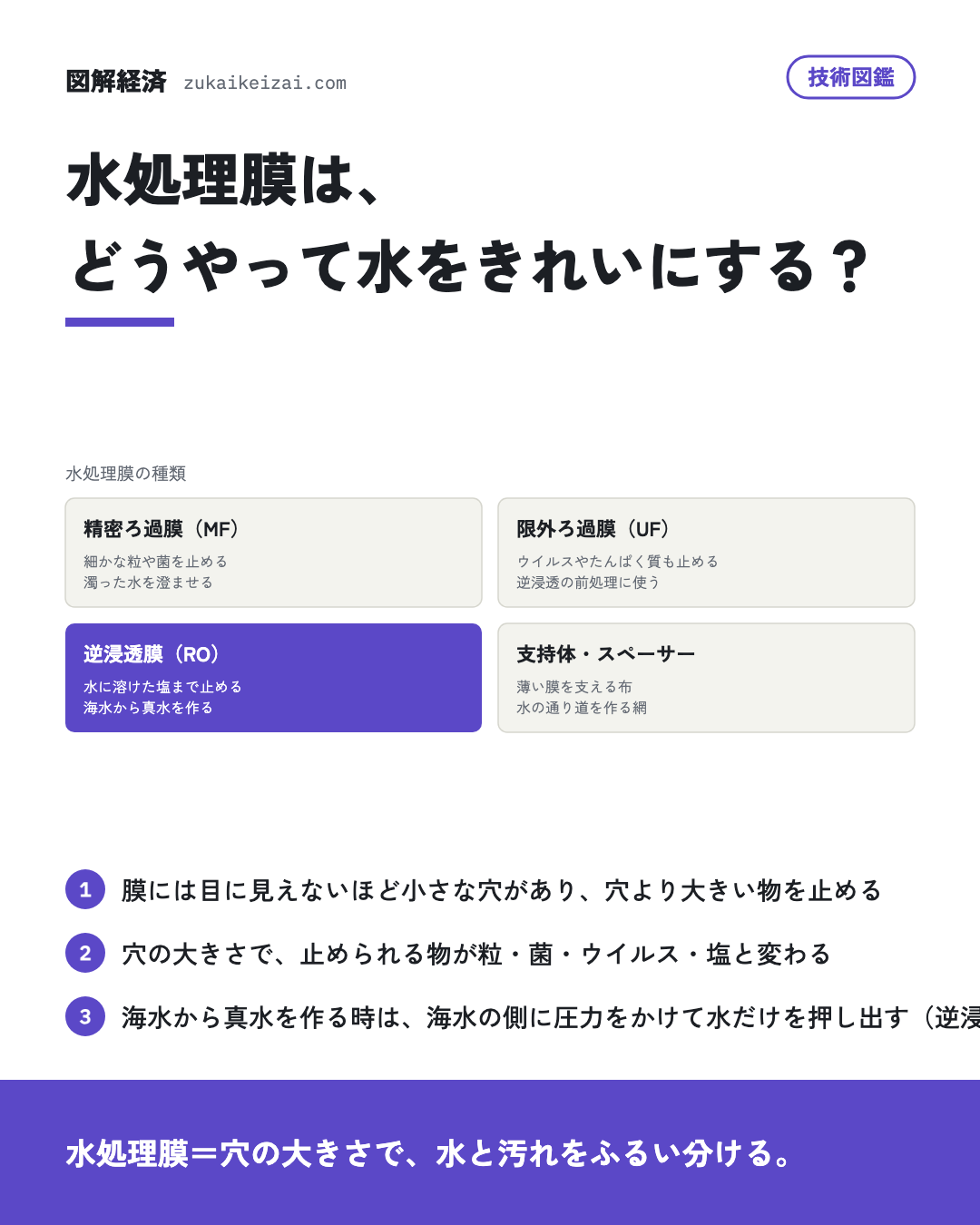

水処理膜は、樹脂などでできた薄い膜で、目に見えないほど小さな穴を持つ。水を膜に通すと、穴より大きい物が止まる。穴の大きい精密ろ過膜は細かな粒や菌を、さらに穴の小さい限外ろ過膜はウイルスやたんぱく質も止める。

逆浸透膜はさらに細かく、水に溶けた塩のイオンまで止める。塩水と真水をこの膜で仕切ると、水は自然に真水の側から塩水の側へ移る（浸透）。そこで塩水の側に、この力より強い圧力をかけて、水だけを逆向きに押し出す。これが逆浸透で、海水では数十気圧の圧力をかける。

• 業界図鑑化学・素材の会社は、何で稼いでいる？

形と、どこが難しいか

膜はストローのような中空糸にして束ねたり、平らな膜を網と重ねて筒に巻いたりして、狭い場所に広い面積を詰める。逆浸透膜は、ごく薄い膜を不織布の支持体で支え、巻いた膜の間には水の通り道を作る網（スペーサー）を挟む。海水から真水を作る、半導体工場で使う超純水を作る、下水を再び使える水にする、といった所で使われる。

難しいのは、膜の表面に汚れや微生物がたまって穴がふさがることだ。ふさがると水が通りにくくなり、押し出すための電気が多く要る。だから前処理で汚れを落とし、薬品で膜を洗うが、薬品の選び方を誤ると膜が傷み、寿命が縮む。

• 技術図鑑チップは、どうやって作られている？

日本の会社が担う所

東レは水処理膜とエンジニアリングを軸にした事業を持ち、クラレは中空糸の水処理膜を使って水を作り、回収している。積水化学工業は、膜を通して空気を送り、膜の表面に付いた微生物に汚れを分解させる平膜型MABRの水処理膜を出した。

膜を支える側では、北越コーポレーションと阿波製紙が逆浸透膜の支持体を作る。オルガノと東ソーは、水処理用の分離膜の性能を引き出す薬剤を開発している。

• 会社図鑑東レ（3402）
• 会社図鑑クラレ（3405）
• 会社図鑑オルガノ（6368）

有報に書いている会社

有価証券報告書の「研究開発活動」または「事業の内容」に、この技術を書いている上場会社の一部。会社名の下は有報の原文の一文。

• 住友化学（4005）「同じくGI基金事業において、株式会社OOYOOと共同で技術開発した分離膜モジュールを用いたCO2分離回収の実証試験を、JFEエンジニアリング株式会社と共同で進めております。」研究開発活動
• 東レ（3402）「(4) 環境・エンジニアリング事業水処理膜とエンジニアリングを軸に成長分野での事業拡大を目指し、研究・技術開発に取り組んでおります。」研究開発活動
• TOPPANホールディングス（7911）「当社と株式会社OOYOOは、世界最先端のCO2分離膜(※19)の技術と表面加工技術・製造ノウハウを融合させた高性能なCO2分離膜の量産化技術を開発いたしました。」研究開発活動
• 積水化学工業（4204）「革新領域のひとつである水活用・水循環分野では、低消費電力で汚泥発生量が少なく、維持管理容易な水処理方式である平膜型MABR水処理膜(Membrane-Aerated Biofilm Reactor)を上市した。」研究開発活動
• 東ソー（4042）「また、水処理用分離膜の性能を最大化する高機能薬剤の開発を推進しました。」研究開発活動
• 日東電工（6988）「当連結会計年度、CO2分離膜技術における先駆者であるAqualung Carbon Capture(本社:ノルウェー、CEO:Andrew Robbins、以下Aqualung社)と、共同開発契約を締結し、Aqualung社への戦略的投資を…」研究開発活動
• クラレ（3405）「・アクア事業推進本部では、中空糸水処理膜を用いた様々な水の製造・回収を通して、「高品質で安全な水の提供」と「環境負荷の低減」に貢献する素材・技術開発に取り組んでいます。」研究開発活動
• NGK（5333）「…ティキュレート・フィルター(DPF)の生産技術改善、DAC(Direct Air Capture)や分離膜などカーボンニュートラル(CN)関連事業の研究開発に加え、一般産業用セラミックス製品及び機器装置の商品開発や性能向上に取り組んでおりま…」研究開発活動
• UBE（4208）「機能品次世代のディスプレイや蓄電池用材料、高速通信用回路基板材料、拡大する環境・エネルギー市場でのニーズに対応するガス分離膜、次世代航空機等の先端技術市場に対応したチラノ繊維、窒化珪素セラミックスの研究開発等に取り組んでいます。」研究開発活動
• ダイセル（4202）「[ダイセン・メンブレン・システムズ(株)]ダイセン・メンブレン・システムズ(株)では、分離膜および膜装置システムに関する研究開発を進めております。」研究開発活動
• 東洋紡（3101）「引き続き、血液浄化製品群の拡充や医薬製造プロセス向け分離膜の開発を推進します。」研究開発活動
• 北越コーポレーション（3865）「(2) 機能材分野機能紙分野では、マイクロチップ向けチップキャリアテープ原紙、逆浸透膜(RO膜)支持体の品質改善及び新規開発に取り組むと共に、需要に応じた生産体制の構築を継続しております。」研究開発活動
• 三菱製紙（3864）「3産業資材関連製品産業資材関連製品としては、特に水処理膜基材と蓄電デバイス用セパレータに注力し、その他耐熱材料、フィルターの開発に取り組んでいます。」研究開発活動
• オルガノ（6368）「また、水処理用分離膜の性能を最大化する高機能薬剤の開発を推進しました。」研究開発活動
• セーレン（3569）「また、KBセーレン(株)では、貼付材基布、絆創膏基布、逆浸透膜スペーサー基材の開発を行っています。」研究開発活動
• 三菱化工機（6331）「「CO2分離膜を利用したCO2分離回収型水素製造装置とCO2有効利用技術の開発」当社と次世代型膜モジュール技術研究組合(以下「MGM組合」)が、国立研究開発法人新エネルギー・産業技術総合開発機構(以下「NEDO」)「カーボンリサイクル・次…」研究開発活動
• 日東精工（5957）「(3)制御事業 食品衛生法に対応した流量計、セラミック分離膜を用いた有機溶剤リサイクル装置の開発や、ジオカルテ関連では、試験時間の短縮化や地盤状況が把握できるグラフ表示などソフト改良に取り組みました。」研究開発活動
• 日本精線（5659）「…方式フィルターハウジングの開発5ポリマー用滞留改善リーフディスクフィルターの開発 (3)その他1水素分離膜モジュールの開発2有機ハイドライド(MCH)による水素貯蔵回収小型プラントから発生した水素の構内利用、及び実証試験を通じた装置の信頼性…」研究開発活動
• 阿波製紙（3896）「(2)水処理関連資材分野 世界の水処理用分離膜メーカーが製造する逆浸透膜モジュールに分離膜支持体として使用されております。」研究開発活動
• 室町ケミカル（4885）「(3) 化学品事業化学品事業では、本社に開発部門を置き、イオン交換樹脂等の用途開発や、イオン交換樹脂や分離膜を用いた水処理装置の設計などを継続的に行っております。」研究開発活動
• 新日本電工（5563）「…排水処理装置:イオン交換塔(ほう素、ニッケル等重金属回収)の製造・販売純水製造装置:イオン交換塔及びRO膜装置の製造・販売当社1社 (5) 電力事業主な事業内容主要な会社名会社数電力の供給当社1社 (6) その他主な事業内容主要な会社名会社…」事業の内容
• ナガオカ（6239）「また、各種薬剤は逆浸透膜の寿命を縮める原因となり、逆浸透膜を短い周期で交換する必要があります。」事業の内容
