非破壊検査

音と光で中を見る

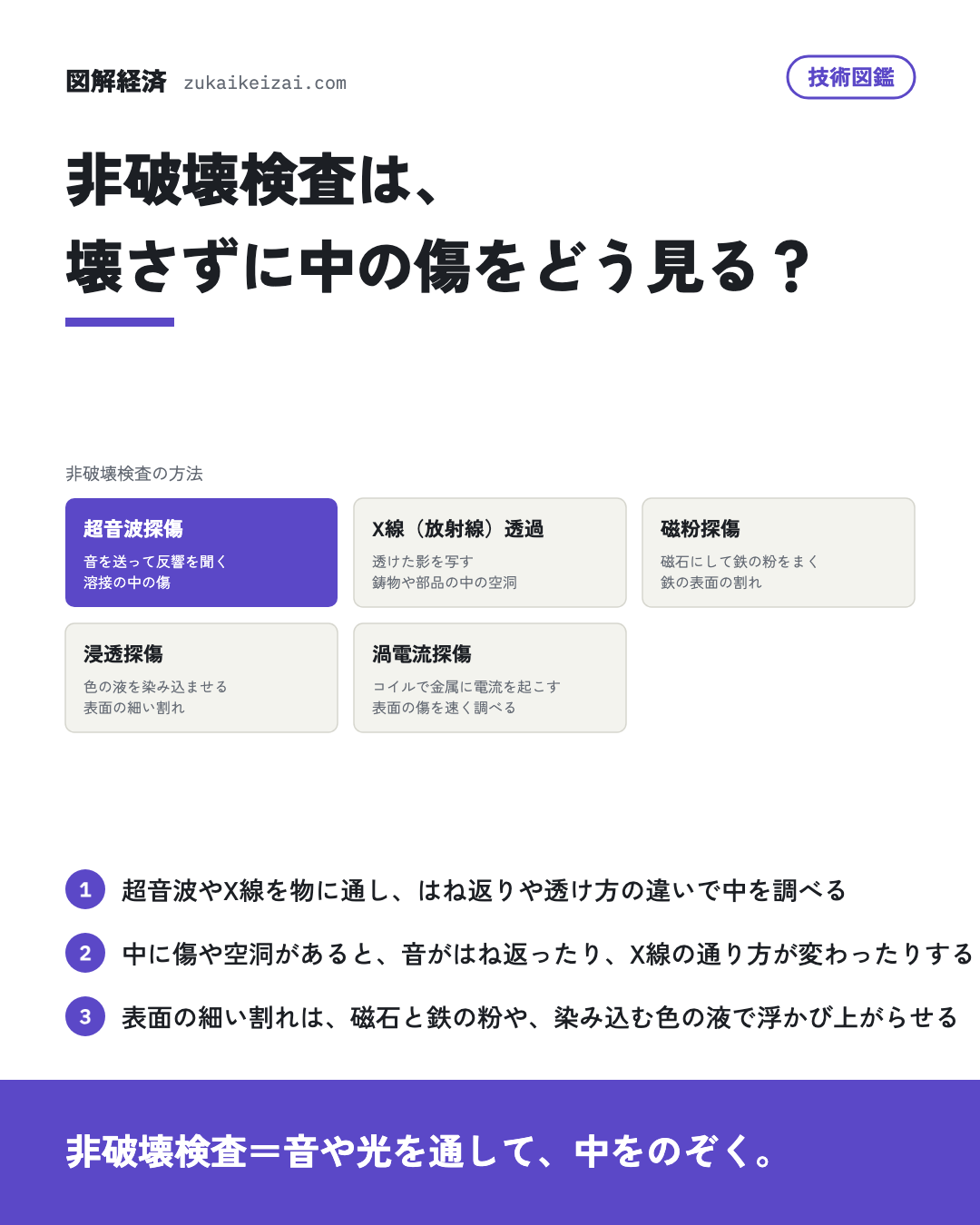

超音波探傷では、探触子という道具から金属の中へ超音波を送る。中に傷があるとその面で音がはね返るので、戻ってくるまでの時間から傷の深さが分かる。魚群探知機と同じ考え方だ。

X線は物を通り抜けるが、厚い所や密な所では弱まる。反対側に検出器を置くと影の濃淡ができ、中の空洞が写る。多くの向きから撮って中を立体に組み立てるのがCTだ。鉄のような磁石になる材料では、部品を磁石にして細かい鉄の粉をまくと、表面の割れの所で磁力が漏れて粉が集まり、割れが見える（磁粉探傷）。

何に使われ、どこが難しいか

橋・プラント・配管・船の溶接、航空機や自動車の部品、電子基板など、壊して調べられない物や、全部を調べたい物に使う。古くなった橋やトンネルの点検にも使う。

難しいのは、見つけた反響や影が本当に傷なのか、部品の形や材料のばらつきによるものなのかを見分けることで、検査する人の経験に頼る部分が大きい。そのため検査する人には資格の制度がある。X線は体に害があるので、遮る設備が要る。

日本の会社が担う所

高周波熱錬は、大学と共同で、焼入れで硬くした層の深さと表面の小さな傷を、製品を傷つけずに測る計測器を開発した。ポエックは、船のエンジン台板の溶接を超音波探傷試験と磁粉探傷試験で自社で検査してから出荷している。島津製作所は、分析機器や材料試験機と並べて非破壊検査システムを開発している。JMCは、産業用CTによる非破壊検査のサービスを提供している。
