CT・MRI（体の断面を撮る）

測ってから、計算で絵にする

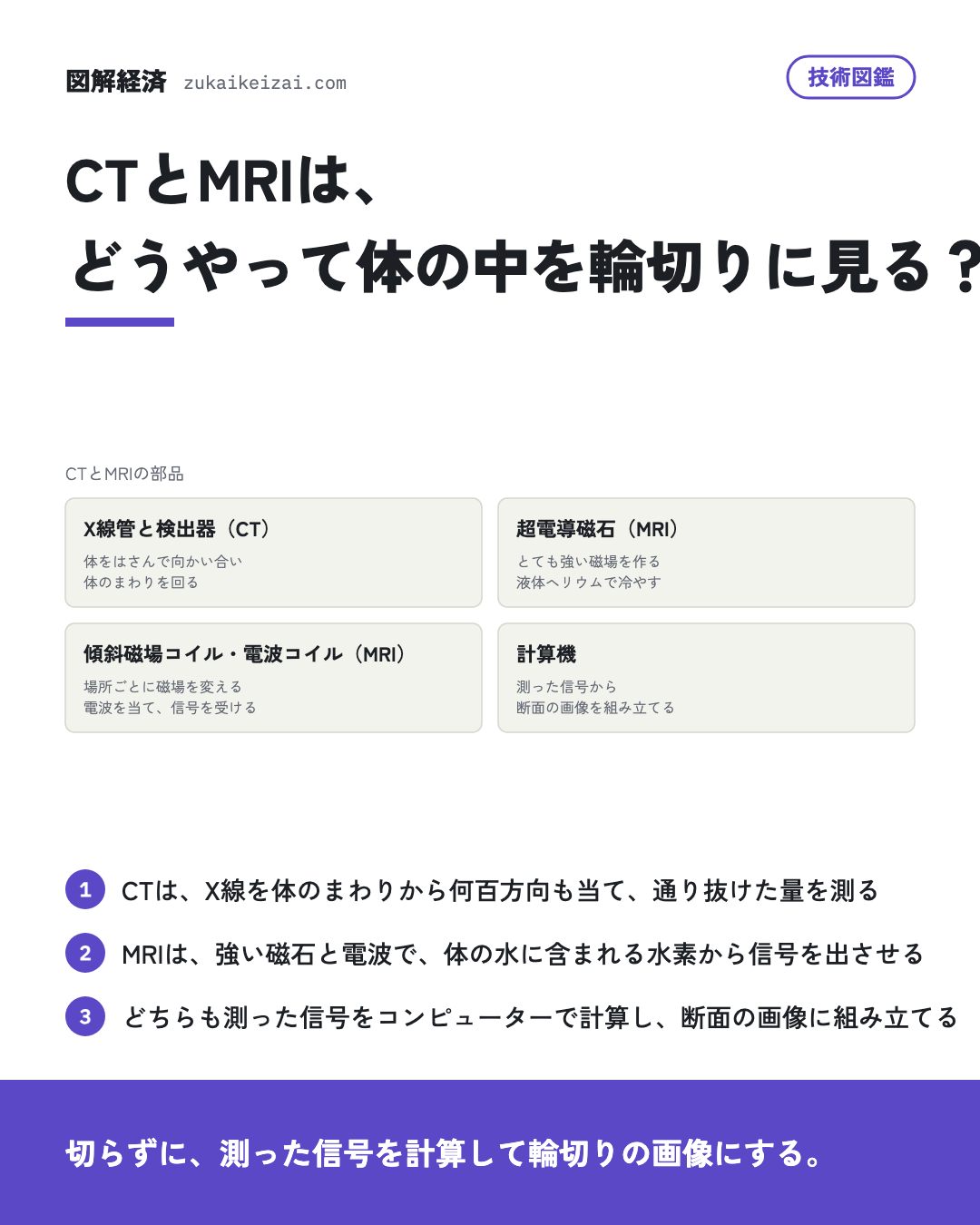

CTは、X線を出す管と、それを受ける検出器が体をはさんで向かい合い、体のまわりをぐるりと回る。X線は骨ではよく吸収され、肺の空気ではほとんど吸収されない。いろいろな方向から通り抜けたX線の量を測り、それぞれの場所がどれだけX線を吸収したかをコンピューターで逆算すると、体の輪切りの画像ができる。

MRIはX線を使わない。体を強い磁場の中に置くと、体の水や脂肪に含まれる水素の原子核の向きがそろう。そこへ決まった周波数の電波を当ててから止めると、原子核は元に戻りながら弱い電波を出す。場所ごとに磁場の強さを少しずつ変えておくと、信号がどこから来たかが分かり、画像に組み立てられる。組織によって戻り方が違うので、脳や筋肉、軟骨のようなやわらかい所の違いがよく見える。

何に使われ、どこが難しいか

CTは短い時間で撮れるので、けがの確認や、肺・骨・出血を見るのに向く。MRIは撮るのに時間がかかるが、脳や関節などのやわらかい組織を見るのに向く。血管や腫瘍を見分けやすくするため、造影剤という薬を注射して撮ることもある。CTの仕組みは工場でも使われ、製品を壊さずに内部の空洞やひびを調べる。

CTはX線を使うので、画像の質を保ちながら当てる量を少なくする工夫が要る。MRIは強い磁石を使うので、金属を部屋に持ち込めない。磁石は超電導の線でできたコイルを液体ヘリウムでとても低い温度に冷やして電気を流し続ける仕組みで、冷やす設備が大がかりになる。

日本の会社が担う所

キヤノンは、慶應義塾大学と共同で、寝た姿勢だけでなく立った姿勢でも全身を撮れるCTを開発した。住友電気工業は、高温超電導の線材をMRIの磁石に使う展開を進める。meitoは、肝臓がんの診断に使うMRI造影剤の原薬を作る。ニコンは、工業用のX線CT検査装置を発売した。

• 会社図鑑キヤノン（7751）
• 会社図鑑住友電気工業（5802）
• 会社図鑑ニコン（7731）

有報に書いている会社

有価証券報告書の「研究開発活動」または「事業の内容」に、この技術を書いている上場会社の一部。会社名の下は有報の原文の一文。

• 住友電気工業（5802）「これらの技術により、高温超電導線材のNMR(核磁気共鳴装置)やMRI(磁気共鳴画像)への展開や小型核融合炉用マグネットへの応用が期待できます。」研究開発活動
• キヤノン（7751）「II.メディカルビジネスユニット 当社は2025年2月に慶應義塾大学医学部放射線科学教室との産学連携により共同開発した、世界初の全身用マルチポジションCT「Aquilion Rise」を慶應義塾大学病院に設置し、臨床稼働を開始しました。」研究開発活動
• 荏原製作所（6361）「…Center)」において、鋳造・溶接/接合・機械加工・プレス・表面改質・3D(造形/計測)・非破壊(CT)技術を対象に、開発試作のスピードアップを推進してきました。」研究開発活動
• ニコン（7731）「4 コンポーネント事業インダストリアルソリューションズ事業においては、X線/CT検査装置の「VOXLS 20 C 225」を開発し、発売を開始しました。」研究開発活動
• ダイセル（4202）「あわせて、電子顕微鏡、X線CT、放射光施設を活用したミクロ・ナノ構造解析技術の強化にも取り組んでおります。」研究開発活動
• 住友ファーマ（4506）「(1) 精神神経領域1 他家iPS細胞由来ドパミン神経前駆細胞(開発コード:CT1-DAP001/DSP-1083)日本において、京都大学医学部附属病院が非凍結細胞(一般的名称:ラグネプロセル、開発コード:CT1-DAP001)を用いて実施…」研究開発活動
• 千代田化工建設（6366）「当社が開発した、水素化脱硫触媒(CT-HBT®)は、灯油・軽油の精製時に、原料油に含まれる硫黄酸化物(大気汚染や酸性雨の原因物質)を大幅に削減するものです。」研究開発活動
• リガク・ホールディングス（268A）「高電圧化は、当社グループの従来製品では困難な電子材料等の重元素材料の透過及びCT撮影を実現するため、高電圧X線源とそれに対応した検出器の開発を行っております。」研究開発活動
• ペプチドリーム（4587）「· AMYclzニューロ®:患者のアミロイドPET画像とMRI画像を重ね合わせ、SUVrやセンチロイドスケールなどの定量指標を算出し基準画像データベースと比較することで、アミロイドβの分布や統計情報を視覚的に表示します。」研究開発活動
• 平河ヒューテック（5821）「今後の医療現場においては、超音波CT画像診断から実際の患部映像での診察要求が増加しております。」研究開発活動
• 新日本科学（2395）「当社で導入しているMRI、CT、及び血管造影装置はすべて臨床でも使用している機器となります。」研究開発活動
• meito（2207）「デキストラン誘導体を原料とする肝臓癌診断用のMRI造影剤『リゾビスト』の原薬「フェルカルボトラン」につきましては、国内だけでなく海外への原薬供給にも注力しており、癌転移検出用医療機器用途での供給拡大も順調に進んでおります。」研究開発活動
• ロンシール工業（4224）「また、意匠面の改良検討を行い「ロンタイルOA クラウドII CT」「ロンタイルOA パイルII CT」を上市しました。」研究開発活動
• クオルテック（9165）「<製造技術関連>・人工知能研究チームにおいては、X線透過画像やX線CT画像を用いたボイドやクラック解析アプリの開発を継続的に進めております。」研究開発活動
• レナサイエンス（4889）「治療開始前に腫瘍の大きさをCTなどの画像診断で計測し、大きな腫瘍を選択して標的病変、それ以外を非標的病変と呼びます。」研究開発活動
• 近鉄グループホールディングス（9041）「…近鉄・都ホテルズ、KINTETSU ENTERPRISES CO.OF AMERICA旅行業KNT-CTホールディングス(株)、クラブツーリズム(株)、近畿日本ツーリスト(株)、(株)近畿日本ツーリストブループラネット、(株)ユナイテッドツ…」事業の内容
• 日本電子（6951）「…フ質量分析計、液体クロマトグラフ質量分析計)、ポータブルガスクロマトグラフ、ガスモニタ分析装置、X線CT微細構造解析システム当社、日本電子インスツルメンツ(株)、ジャパンスーパーコンダクタテクノロジー(株)JEOL USA,INC.、JEO…」事業の内容
• 三菱総合研究所（3636）「(主な会社名) 連結子会社である三菱総研DCS株式会社、MRIバリューコンサルティング・アンド・ソリューションズ株式会社、株式会社MDビジネスパートナー、株式会社アイ・ティー・ワン [事業系統図] 無印:連結子会社 ※:関連会社(持分法適…」事業の内容
• ウイン・パートナーズ（3183）「<X線血管撮影装置、コンピュータ断層撮影装置(CT)、磁気共鳴画像診断装置(MRI)、麻酔器等>その他上記以外の医療機器等であります。」事業の内容
• EIZO（6737）「<ヘルスケア市場向け>レントゲンやCT等の医用画像を表示する診断用途から、検査装置の表示、手術室や内視鏡用モニターソリューション等の治療・処置用途まで、多様な医療現場の要請に応える画質・性能を備えた映像機器を提供しております。」事業の内容
• テクマトリックス（3762）「(3) 医療システム事業医療機関向けに、連結子会社である株式会社PSPが医用画像(CT、MRI、CR※6、PET※7等)の医療情報クラウドサービス「NOBORI」及び医療情報サービス「EV Insite」シリーズを提供しております。」事業の内容
• ヤマシタヘルスケアホールディングス（9265）「このうち手術室関連機器としては、手術室ユニットシステムや電気メス、手術台等の様々な手術関連機器・設備を、また診察関連機器としては、CT、MRI、超音波診断装置、その他各種診断機器等を取り扱っております。」事業の内容
• リックス（7525）「…コンプレ ッサー〔精密自動・計測機器〕 測定装置、インバーター 当社○エクノス(株)○(株)ネクサスCT○瑞顧斯貿易(上海)有限公司○RIX TECHNOLOGY (THAILAND) CO.,LTD.○RIX North America,…」事業の内容
• 東洋炭素（5310）「…用電極、ガラス封着用治具原子力・宇宙航空医療用高温ガス炉用炉心材、核融合炉用炉壁材、ロケット用部品、CTスキャン用部品一般カーボン製品機械用カーボン分野一般産業機械用ポンプ・コンプレッサー用軸受、シール材輸送機械用パンタグラフ用すり板、自動…」事業の内容
• JMDC（4483）「〈遠隔医療〉 遠隔医療事業は、CT/MRIなど医用画像の診断依頼を医療機関から遠隔で受け付け、契約読影医による診断レポートを提供する遠隔読影(※6)マッチングサービスを提供しております。」事業の内容
• 日本化学工業（4092）「….、台灣日本化學工業股份有限公司が販売するほか、関連会社京葉ケミカル(株)、エヌシー・テック(株)、CT GLASS CO., LTD.が製造販売しており、一部を当社で仕入れて販売しております。」事業の内容
• コロンビア・ワークス（146A）「また、テナントを先に決めた上でその需要に合わせて建設を行うBTS(Build To Suit)型施設の開発も行っており、PET-CTなど高度な医療機器を備えた人間ドック受診センターや学生マンションの開発も手掛けております。」事業の内容
• 東陽テクニカ（8151）「(主な関係会社) 当社 (その他) 胸部X線・CT画像の読影支援システムや、整形外科領域における2D、3D画像を用いるデジタルプランニングツール(術前計画支援)など、ライフサイエンス分野に最先端ソリューションを展開しています。」事業の内容
• OATアグリオ（4979）「…)2007年10月茶・いちご・すいかなどバチルスチューリンゲンシス菌の産生する結晶毒素トアロー水和剤CT(※1)(※2)(登録取得)2002年3月野菜類・りんごなどプロピレングリコールモノ脂肪酸エステルアカリタッチ乳剤(※1)(※2)(登録…」事業の内容
• レオクラン（7681）「…医療設備・医療情報システム等を販売する「メディカルトータルソリューション事業」、医療機関で撮影されたCTやMRI等の医用画像を遠隔で診断し、情報提供するサービスを行う「遠隔画像診断サービス事業」及び介護・福祉施設向け給食サービスを行う「給食…」事業の内容
