外観検査

光で傷を浮かび上がらせる

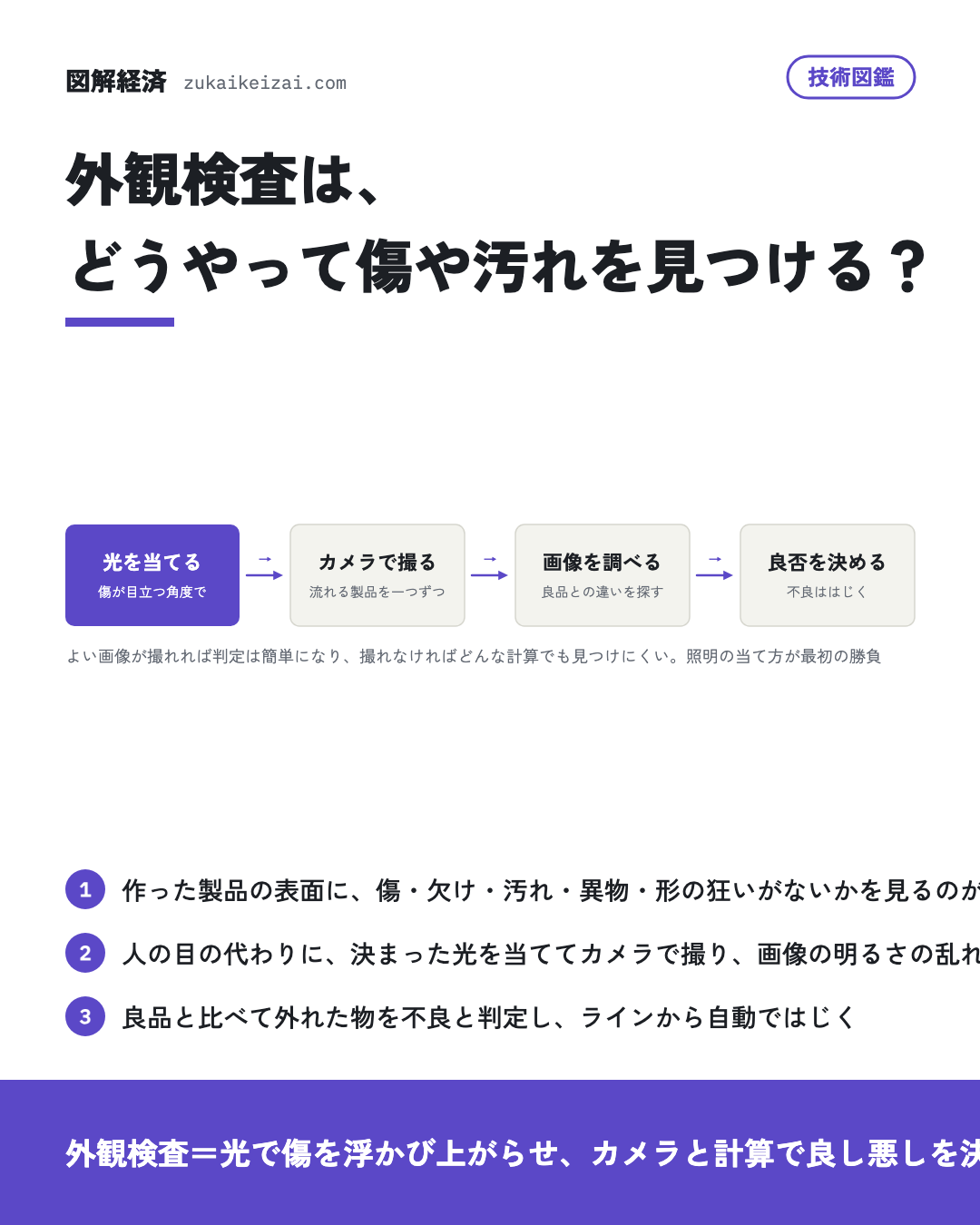

外観検査の装置は、照明、カメラ、画像を調べるコンピューター、不良品をはじく仕組みでできている。まず大事なのは照明で、傷は正面から光を当てると見えにくくても、横から浅い角度で当てると影ができて浮かび上がる。光る金属では、光を散らして照り返しを抑えるなど、製品と不良の種類に合わせて光の向きや色を選ぶ。

撮った画像は明るさの数字の並びなので、良品の画像と重ねて違う所を探したり、明るさが急に変わる所を輪郭として取り出したりして、傷の位置と大きさを測る。決まった大きさを超えた物を不良と判定する。

形が複雑だったり、良品でも模様にばらつきがあったりすると、決まりを人が書くのは難しい。そこで、たくさんの良品と不良品の画像を機械に学ばせて見分けさせるAIの方法も使われる。立体の形を測るために、光の帯を当てて高さを読む3次元の検査もある。

何に使われ、どこが難しいか

半導体のウエハー、プリント配線板、電池、錠剤、自動車の部品、食品の包装まで、量産する物の多くで使われる。人の目の検査は疲れで見落としが出るうえ、人によって判定がずれるので、機械に置き換えると同じ基準で全数を見られる。

難しいのは、不良をすべて見つけることと、良品を不良と間違えないことの両立だ。基準を厳しくすれば見落としは減るが、良品まではじいて無駄が増える。不良品はめったに出ないので学習用の画像が集まりにくく、透明な物や鏡のように光る物は傷が写りにくい。ラインを止めない速さで撮って判定することも求められる。

日本の会社が担う所

オムロンは工場向けの制御機器の中で外観検査の使いやすさを高める開発をし、富士電機は様々な工程に使えるAI外観検査装置を売り出した。コニカミノルタはタイヤホイールの3次元の外観品質検査システムを開発した。

リコーは車載向けリチウムイオン電池の外観検査装置を、池上通信機は錠剤の外観検査装置を、シライ電子工業はプリント配線板の外観検査機を手がけている。
