インクジェット

液の粒を飛ばす

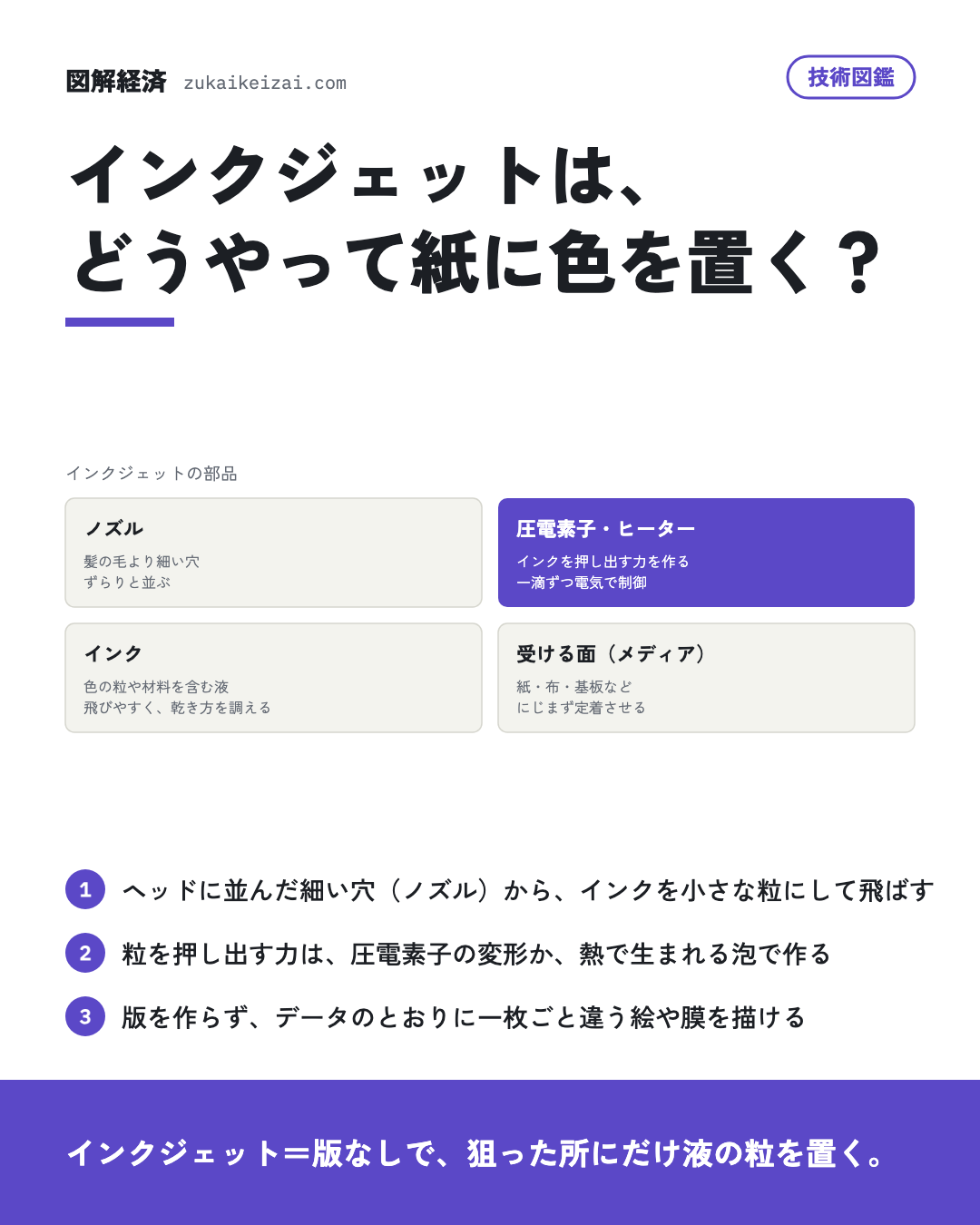

インクジェットのヘッドには細いノズルが並び、その奥の小部屋にインクが満ちている。圧電方式では、電圧をかけると形が変わる圧電素子で小部屋を押し縮め、インクを粒にして押し出す。サーマル方式では、ヒーターで一瞬インクを熱して泡を作り、その泡の力で粒を飛ばす。

ヘッドや紙を動かしながら、どのノズルからいつ粒を出すかを電気で決めることで、データのとおりの絵ができる。色は数色のインクの粒を重ねたり並べたりして作る。版を作らないので、一枚ごとに違う内容を刷れる。

何に使われ、どこが難しいか

家庭や事務所のプリンターのほか、大判の印刷、商業印刷の高速印刷機、布の捺染、包装や建材への印刷に使う。飛ばすのは色の液とは限らず、プリント基板に塗るソルダーレジストや、電子部品の薄い膜の材料を、必要な所にだけ塗る道具としても使う。

難しいのは、粒の大きさと飛ぶ向きをそろえることと、ノズルを詰まらせないことだ。インクは、ノズルから飛びやすい粘り気でありながら、受ける面ではにじまず素早く定着しなければならず、ヘッドとインクと受ける面を組にして作り込む。

日本の会社が担う所

セイコーエプソン、キヤノン、ブラザー工業はインクジェットのプリンターを作り、リコー、SCREENホールディングス、コニカミノルタは商業印刷向けの高速なインクジェット印刷機を作る。サカタインクスや東京インキは産業用のインクを開発し、太陽ホールディングスはインクジェット塗布機に対応した基板向けのソルダーレジストを量産している。パナソニックホールディングスは、大気中で材料を精密に塗布する産業用インクジェット装置を開発している。

• 会社図鑑セイコーエプソン（6724）
• 会社図鑑キヤノン（7751）
• 会社図鑑太陽ホールディングス（4626）

有報に書いている会社

有価証券報告書の「研究開発活動」または「事業の内容」に、この技術を書いている上場会社の一部。会社名の下は有報の原文の一文。

• パナソニックホールディングス（6752）「・モノづくりとAI基盤研究を通じた価値創出の取り組み モノづくりを祖業とする当社グループは、独自のインクジェットヘッドを用いて大気中で材料を精密に塗布可能とする「産業用インクジェット装置」を開発しています。」研究開発活動
• キヤノン（7751）「大判インクジェットプリンターは、スペースの限られた場所でも使いやすいコンパクトな筐体を採用したデスクトップモデル「TC-21」「TC-21M」を新たに開発し、ビジネスおよび教育分野における多様な大判出力ニーズに対応しました。」研究開発活動
• リコー（7752）「商用印刷分野においては、印刷業のお客様に対して、生産性向上に資する高速インクジェット印刷機、ゴールド・シルバー等の特色トナー等の高付加価値機能の電子写真印刷機、並びに上流から下流までの工程を統合的に管理するワークフローソリューションを組み…」研究開発活動
• 京セラ（6971）「商業用インクジェット事業では、印刷市場に新しい価値を提供できるよう、高画質・高耐久性・高生産性と同時に、多品種大量印刷ニーズの増加に伴うバリアブル印刷やカスタマイズ印刷に対応した製品の開発に取り組んでいます。」研究開発活動
• セイコーエプソン（6724）「…リンティングソリューションズ事業セグメント<オフィス・ホームプリンティングイノベーション>当領域は、インクジェット技術・紙再生技術と「省・小・精」をベースとするイノベーションにより、印刷のデジタル化・生産性と利便性の向上・環境負荷低減を主導…」研究開発活動
• 積水化学工業（4204）「情報通信分野では、サーバー向け放熱材料および精密インクジェット技術を活用した部材を開発中であり、一部上市した。」研究開発活動
• コニカミノルタ（4902）「…催された世界最大規模の印刷・メディア産業展である「drupa(ドルッパ)2024」においてB2サイズインクジェット印刷機の最上位機種となる「AccurioJet(アキュリオジェット)60000」を出展しました。」研究開発活動
• ブラザー工業（6448）「(1)プリンティング・アンド・ソリューションズ事業レーザーやインクジェットなどのプリンティング技術を追求し、ワークスタイルの革新を提案します。」研究開発活動
• SCREENホールディングス（7735）「…ーツ機器事業では、商業印刷・DM印刷・出版印刷市場向けに、用紙幅560mmに対応した高速連帳デジタルインクジェット印刷機「Truepress JET 560HDX」をリリースし、北米を中心に出荷して、お客様より高い評価をいただいています。」研究開発活動
• artience（4634）「インクジェットインキ事業は、印刷市場のデジタル化をビジネスチャンスと捉え、商業印刷、軟包装用途を中心に開発を進めました。」研究開発活動
• リンテック（7966）「大判デジタルプリントによる高解像度画像を出力するインクジェットメディアについては、各種印字方式に対応したデジタルプリント用製品や、画像面に耐久性・意匠性を付与するラミネートフィルムの開発に取り組んでいます。」研究開発活動
• サカタインクス（4633）「インクジェットインキでは、当社独自技術を活かした水性・非水性のインクジェットインキの開発を継続し、とりわけ衣食住に関わるテキスタイル・各種パッケージ(軟包装、紙、メタル)・建材用途等の産業用インクジェットインキの開発に注力いたしました。」研究開発活動
• 日本化薬（4272）「…サー向けの高性能なMEMS用ドライフィルム、高画質かつ高速印刷を実現するための各種メディア用の産業用インクジェットインク、染料合成技術を活かした新規機能性色素、高活性でより長寿命なアクリル酸、メタクリル酸製造用触媒を開発しており、さらにバイ…」研究開発活動
• 三菱製紙（3864）「2画像資材関連製品画像資材関連製品としては、特にインクジェットメディアに注力して取り組んでいます。」研究開発活動
• セーレン（3569）「…)エレクトロニクス事業 主として当社及びKBセーレン(株)が中心となり、ビスコテックスをはじめとしたインクジェット技術を応用した多品種・省エネルギー・在庫レスの生産システム及びインク等サプライ品の開発、繊維と金属の特性を併せ持った導電性マテ…」研究開発活動
• 太陽ホールディングス（4626）「インクジェット印刷対応SR インクジェット塗布機に対応したSRやエッチングレジストについて、車載基板向けに顧客での採用が決定し量産を開始しました。」研究開発活動
• 大日本塗料（4611）「特にインクジェット加飾システムによる高意匠化と高耐久・高付加価値塗料とを組み合わせた積層塗膜での提案を進めております。」研究開発活動
• ミマキエンジニアリング（6638）「…に開発した水性顔料インク「AP50」を、テキスタイルプリント用途で高い評価をいただいている昇華転写用インクジェットプリンタ「Tiger600-1800TS」に搭載可能としました。」研究開発活動
• 理想科学工業（6413）「6【研究開発活動】当社グループは、カラードキュメントへのニーズに対応したインクジェット方式の高速プリンターや孔版技術をいかしたデジタル印刷機など、独自性のある製品の研究開発に取り組んでおります。」研究開発活動
• 東京インキ（4635）「インクジェットインクにつきましては、受託製品の安定供給体制の維持と品質向上に取り組むとともに、当社独自ブランドである産業用インクジェットインク「TIC-JET®」の開発を推進いたしました。」研究開発活動
• シライ電子工業（6658）「ソルダーレジストをインクジェット方式で塗布する技術の活用により、製造工程の大幅な削減が可能となり、環境負荷の低減に大きく貢献いたします。」研究開発活動
• ナトコ（4627）「また、新分野への展開をはかるため、インクジェット仕様の充実やバイオマス樹脂を活用した塗料、LED硬化塗料の開発に取り組んでまいりました。」研究開発活動
• AIメカテック（6227）「薄膜形成用インクジェット装置、ナノインプリント形成装置、フィルム貼合せ装置等の開発に注力し、車載用デバイスへの応用技術である高粘度電子材料用IJP技術や、開発効率を向上させるシミュレーション技術等の先進技術の開発に取り組んでおります。」研究開発活動
• 石井表記（6336）「…子機器部品製造装置 新規市場分野、既存市場分野の双方向での新製品投入を目指し、当社の主力製品である、インクジェットコーター、プリント基板及び自動車関連部品研磨装置における機能・価格共に競争力のある装置及び生産消耗品の開発に取組んでまいりまし…」研究開発活動
• ヘリオス テクノ ホールディング（6927）「当社で取り扱うインクジェット印刷機は、水系顔料インクを利用した揮発性有機化合物等の排出量低減による環境保全の推進、省消費電力と高塗着による省エネルギー化の推進に繋がります。」研究開発活動
• 日本テクノ・ラボ（3849）「(1) イメージング&プリンタコントローラ事業当事業におきましては、前事業年度に引き続き、インクジェットコントローラの開発及び新型ポストスクリプト・ラスタライザを当社の既存のプリンタ制御ソフトウェアに対応させる開発等を行いました。」研究開発活動
• 富士フイルムホールディングス（4901）「…イノベーションソリューション・サービス、デジタル複合機、グラフィックコミュニケーションシステム機材、インクジェット機材等富士フイルムビジネスイノベーション(株)富士フイルムビジネスイノベーションジャパン(株)富士フイルムシステムサービス(株…」事業の内容
• キヤノンマーケティングジャパン（8060）「(コンスーマ)主に個人のお客さま向けのデジタルカメラやインクジェットプリンター等のキヤノン製品及びキヤノンブランド以外のITプロダクトを提供しております。」事業の内容
• マブチモーター（6592）「…・住設 ・コードレスクリーナー、ロボット掃除機、コーヒーメーカー、電動工具、電気錠[精密・事務機器]インクジェットプリンター、複写機・複合機(MFP)、レーザープリンター、自動販売機、フォトプリンター[その他]AGV、AMR、移動体、協調ロ…」事業の内容
• 芝浦メカトロニクス（6590）「…装置、アッシング装置、半導体検査装置)FPD製造装置(洗浄装置、剥離装置、エッチング装置、現像装置)インクジェット錠剤印刷装置レーザ応用装置・当社・芝浦エレテック(株) ・当社・芝浦エレテック(株)・芝浦エンジニアリング(株)・芝浦テクノロ…」事業の内容
