LED

電子が落ちる時に光る

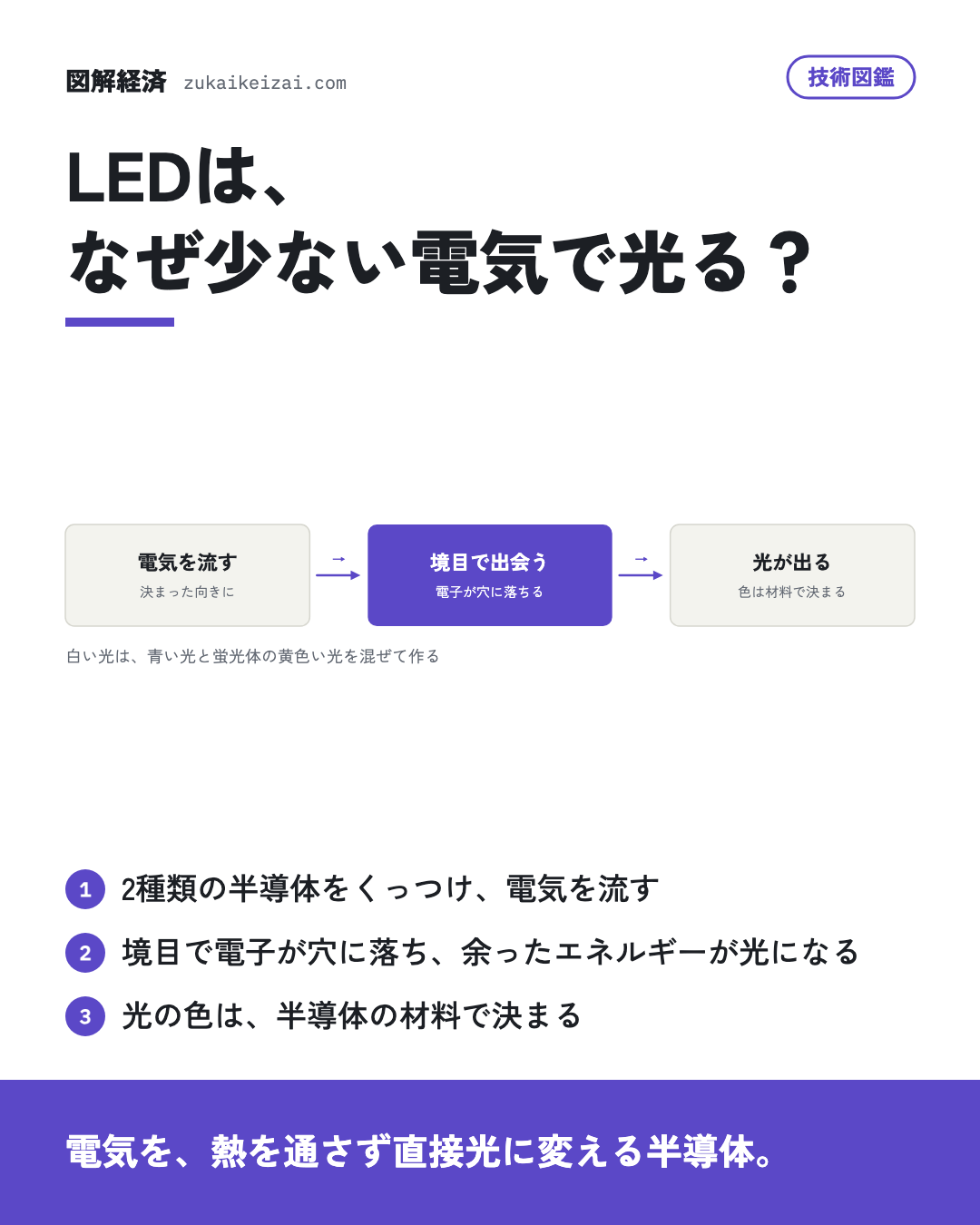

LEDは発光ダイオードの略で、電子が余っている半導体と、電子が足りない「穴」がある半導体をくっつけたものだ。電気を流すと、境目で電子が穴に落ち、そのとき余ったエネルギーが光として出てくる。

電球は細い線を高い温度に熱して光らせるので、電気の多くが熱になる。LEDは電気を直接光に変えるので、同じ明るさなら使う電気が少ない。

出てくる光の色は、電子が落ちる段差の大きさで決まり、その段差は半導体の材料で決まる。赤ならアルミニウム・インジウム・ガリウム・リンの化合物、青なら窒化ガリウムの仲間を使う。

白い光と、熱の逃がし方

白い光を出す1つの材料は無い。多くの白色LEDは、青いLEDの上に蛍光体を塗り、青い光の一部を黄色などに変えて混ぜることで白く見せている。

LEDは熱くならないのではなく、光る部分は小さくても熱を持つ。熱がこもると明るさが落ち、寿命が縮むので、照明や車のランプでは熱を逃がす基板や部品の設計が性能を左右する。

日本の会社が担う所

化学の会社は、赤色LED用の化合物半導体の結晶を積んだウエハーとチップを作っている。別の化学の会社は、LED向けのサイアロン蛍光体を作っている。

電子部品の会社は、VRやAR機器、人感センサなどに使う小型の近赤外LEDを出している。光の部品の会社は、高出力の白色LEDや、殺菌などに使う深紫外LEDを開発している。

• 業界図鑑電子部品の会社は、何で稼いでいる？

有報に書いている会社

有価証券報告書の「研究開発活動」または「事業の内容」に、この技術を書いている上場会社の一部。会社名の下は有報の原文の一文。

• スズキ（7269）「エクステリアは、シャープな造形と先進的で存在感のあるLEDヘッドランプ、LEDリアコンビネーションランプを採用しています。」研究開発活動
• キヤノン（7751）「オフィスの中核機であるA3複合機“C5100”/“C6100”/“C3150”シリーズでは、光源にLEDマルチチップを採用した次世代露光デバイス「D2 Exposure(ディー・スクエア・エクスポージャー)」を搭載し、キヤノンのオフィス向け…」研究開発活動
• 富士フイルムホールディングス（4901）「(1)ヘルスケア セグメント メディカルシステム事業では、当社は、LED光源搭載内視鏡システム「ELUXEO(エルクセオ)」用の十二指腸用処置スコープの新ラインアップとして、4.5mmの大鉗子口を搭載し、先端形状と軟性部特性を見直すことで高…」研究開発活動
• 旭化成（3407）「ULTEC社は、窒化アルミニウム(AlN)を用いたウルトラワイドギャップ半導体技術を基盤に、深紫外線レーザーダイオード(UV-C LD)、遠紫外線LED、深紫外線センサ、高耐圧パワーデバイスなどの開発・事業化を進めるスタートアップです。」研究開発活動
• 信越化学工業（4063）「化合物半導体では、超高輝度4元系(AlInGaP)の赤色LED用エピタキシャルウエハー及びチップの製品化において高い評価を得ており、更なる高輝度化、高信頼性、多色化等の高機能を目指した新製品の開発を進めています。」研究開発活動
• シャープ（6753）「…発の流れを受け、高輝度・広色域を実現する「N-Black Wideパネル」を搭載した4K mini LEDテレビ<AQUOS XLED>や、最新世代の「量子ドット有機ELパネル」を搭載した4K有機ELテレビ<AQUOS QD-OLED><A…」研究開発活動
• ミネベアミツミ（6479）「また、これらの光学技術を応用し、薄型レンズと点灯回路を組み合わせたLED照明を開発しております。」研究開発活動
• セイコーエプソン（6724）「あわせて、本体前面に独立配置したインクタンクによるインク補充の簡易化、お知らせLED、排紙トレイ自動オープン機能および用紙残量を確認できる確認窓の採用等により、利便性を高めました。」研究開発活動
• 日揮ホールディングス（1963）「ファインセラミックス分野ハイブリッド車、電気自動車、太陽光発電、LEDなどの高出力化や省エネルギーを達成するために、パワー半導体の高性能化が進んでおりますが、同時に絶縁放熱基板への要求が厳しくなってきております。」研究開発活動
• DOWAホールディングス（5714）「…マ及び主な成果グローバルな競争、流動的な経済情勢の中で、更に成長・発展するため、化合物半導体ウェハ、LED、導電材料、磁性材料、各種機能性粉体等で、現行製品の品質改善・生産性向上のための技術力強化と、新たな市場開拓・用途展開を見据えた新製品…」研究開発活動
• きんでん（1944）「LEDポインターで照射方向を確認でき、警告音は、11種類から選択可能で音量調整にも対応する。」研究開発活動
• 日本特殊陶業（5334）「また、半導体パッケージの分野では、産業用デバイス向けや通信関連、LED,LD用セラミックパッケージ、半導体検査装置に使用される大型プローブカード用基板等、幅広い製品の開発を行っています。」研究開発活動
• ニコン（7731）「2 精機事業FPD露光装置分野では、FPD露光装置として初めて*1UV-LED光源を採用し、高解像かつ高生産でありながら環境負荷低減を実現した、第8世代プレートサイズ対応の「FX-88SL」「FX-88SLD」を開発し、受注を開始しました…」研究開発活動
• 大同特殊鋼（5471）「・超微小発光窓径赤外点光源LED当社では、赤色(波長650nm)および赤外(同855nm)の点光源LED素子を製造・販売しており、赤外素子は産業ロボット用サーボモーターのエンコーダ光源として広く採用されています。」研究開発活動
• AREホールディングス（5857）「・貴金属剥離技術の開発半導体やLED産業の製造で使用する部材・冶具等の表面に付着した貴金属を安全かつ確実に回収するために、化学剥離技術および物理剥離技術の開発を進めています。」研究開発活動
• スタンレー電気（6923）「主な研究開発等 (1) オプトエレクトロニクス分野 ・高出力白色LED ・高出力赤外LED ・高出力深紫外LED ・面発光レーザーダイオード(2) ディスプレイ分野 ・超高コントラストLCD ・MEMSスキャナ ・ディスプレイ駆動回路 (…」研究開発活動
• ローム（6963）「・業界トップクラスの放射強度 小型・面実装 近赤外LEDを開発VR/AR機器、産業用光センサ、人感センサなどに対応する面実装型の近赤外LEDについて、小型トップビュータイプ品をラインアップしました。」研究開発活動
• デンカ（4061）「機能性セラミックス分野では液晶ディスプレイ・照明に用いるLED向けサイアロン蛍光体や放熱材料として用いられる各種窒化物等の特性向上、さらに低誘電特性を持つフィラーの品種展開にも取り組んでおります。」研究開発活動
• 三協立山（5932）「「省エネ化・省資源化」に関しては、CO2排出量削減に向けて、ソーラー発電によるバッテリー蓄電で夜間のLEDを効率よく点灯させる外照式照明「アドビューソーラー」を発売しております。」研究開発活動
• JVCケンウッド（6632）「(2)車載器初搭載となるMini LEDバックライト高精細ディスプレイの採用を行いました。」研究開発活動
• artience（4634）「また、当社独自のポリマー設計技術を活かしたマイクロLEDディスプレイ用の機能性シートを新規に開発し、顧客評価が進んでいます。」研究開発活動
• ミツバ（7280）「また、カーボンニュートラルの実現および利便性・快適性・安全性の向上に貢献するLEDランプや小型アクチュエータ用モーターの開発にも注力しております。」研究開発活動
• シチズン時計（7762）「シチズン電子(株)ではLEDを中心としたオプトデバイス事業と、精密加工技術を活かしたスイッチ製品事業を中心に、開発提案型企業として新鮮で驚きのある製品づくりに挑戦しています。」研究開発活動
• 日本電気硝子（5214）「…nanoWaveTM」、大掛かりな光学機器が不要となる革新的な光シート顕微鏡用光源、イメージセンサやLEDなどの素子を封止するのに最適なリッドガラス、業界最小の誘電正接を有するLTCC用材料等様々な新製品の研究開発を進めています。」研究開発活動
• カシオ計算機（6952）「フェイスには「5600」と同じ6桁表示のデジタル液晶を搭載し、時分秒表示、カレンダー、LEDバックライト、ストップウオッチ、デュアルタイムなどの機能を備えています。」研究開発活動
• 三浦工業（6005）「また、水銀フリーのLED紫外線光源(UV-LED)を用いた水殺菌装置は、最大処理流水量25m3/hまでラインナップを拡充しており、引き続き脱水銀社会の実現に大きく寄与するものと考えております。」研究開発活動
• サンケン電気（6707）「・基板材質の見直しにより裏面からの漏光を抑制した赤外チップLED製品を開発。」研究開発活動
• ヒロセ電機（6806）「…・FPC用コネクタの開発、サーバー・LAN機器に使用するオリジナル高速タイプコネクタの開発、さらにはLED照明用コネクタの開発など、今後成長を期待される機器用コネクタの開発と併せて、環境対策として各種環境規制に適合した製品の充実を図っており…」研究開発活動
• 福田組（1899）「2.レンタル保安用品の開発1 高輝度・LED矢印板「TWIN・VISION」LED矢印板に高輝度反射シートを付加し、夜間を含むあらゆる条件下で視認性・安全性を向上させた製品です。」研究開発活動
• ウシオ電機（6925）「(Visual Imaging事業)・高輝度プロジェクター及びLEDディスプレイ等の映像表示装置の開発グループ会社であるCHRISTIEグループでは、映画館向けや、テーマパークなどエンタープライズ用途の高輝度プロジェクターやLEDディスプ…」研究開発活動
