免震・制震

揺れを伝えないしくみ

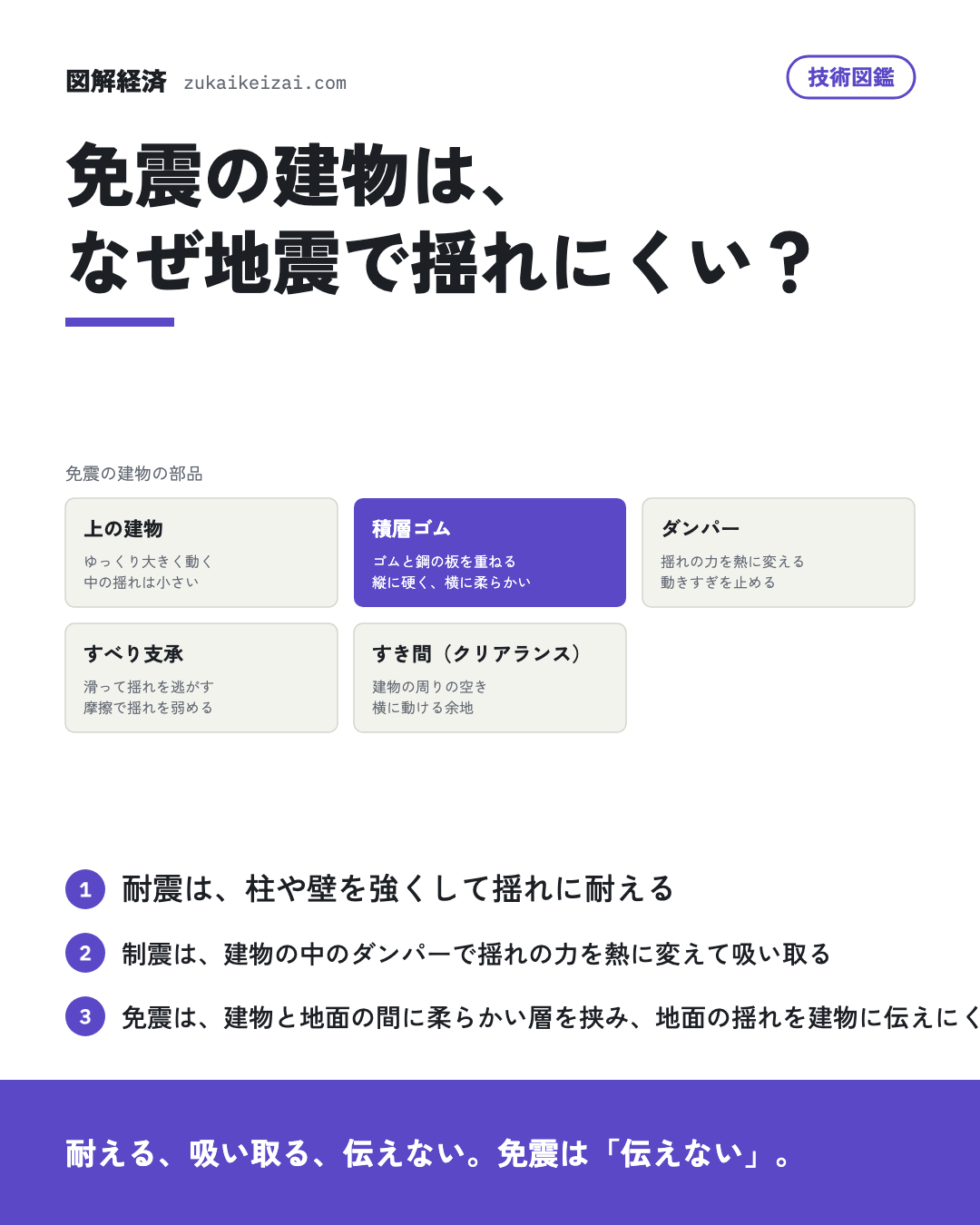

免震の建物は、建物と基礎の間に積層ゴムという部品を並べて載っている。薄いゴムと鋼の板を何十枚も交互に重ねたもので、縦には重さを支えるほど硬く、横にはよく曲がる。地面が小刻みに揺れても、建物はその上でゆっくり大きく動くだけなので、中の人や家具にかかる揺れは小さくなる。

揺れの向きが変わるまでの時間を長くして、地震の揺れの速い成分から逃げるのがしくみの芯だ。ただしそのままでは動きが止まらないので、揺れの力を熱に変えて吸い取るダンパーを一緒に置く。制震は、このダンパーを建物の柱や壁の間に入れて、建物自体の揺れを小さくする方法だ。

何に使われ、どこが難しいか

病院、データセンター、半導体工場、超高層の建物のように、地震の後も中の機能を止めたくない建物に使われる。建物全体ではなく、精密な装置の下だけを免震にする方法もある。

難しいのは、動く余地と、ゆっくり長く続く揺れだ。免震の建物は地震の時に横へ数十センチ動くので、周りにすき間が要る。揺れの周期が長い地震では、建物の揺れと重なって大きく動くことがあり、ダンパーの設計で抑える必要がある。ゴムは年月で性質が変わるので、点検も欠かせない。

日本の会社が担う所

ブリヂストンは化工品事業の中で免震ゴム事業を行っている。オイレス工業は、摩擦・潤滑の技術と、免震・制震をはじめとした振動制御の技術をコア技術にしている。大成建設は半導体製造装置向けの機器免震装置を、戸田建設は揺れに応じて減衰性能を電気的に切り換えるダンパーを開発した。

• 会社図鑑ブリヂストン（5108）
• 会社図鑑オイレス工業（6282）
• 会社図鑑大成建設（1801）

有報に書いている会社

有価証券報告書の「研究開発活動」または「事業の内容」に、この技術を書いている上場会社の一部。会社名の下は有報の原文の一文。

• 日本製鉄（5401）「…に向けた研究開発・海洋分野 洋上風力発電施設の開発、海底パイプライン敷設の開発・都市インフラ分野 免制震デバイス商品の開発、次世代商品の探索、土壌浄化技術の開発・陸上パイプライン分野 陸上パイプライン溶接技術の開発 (ケミカル&マテリアル)…」研究開発活動
• 大和ハウス工業（1925）「…のみ使用されていた山留め壁形鋼材を本体建物の地下外壁として利用する「CUW工法(※21)」について、免震建物にも適用可能とする設計手法を確立し、建築技術性能証明(※22)を取得いたしました。」研究開発活動
• 旭化成（3407）「シェルター技術については、安全性(耐震・制震技術、火災時の安全性向上技術)、耐久性(耐久性向上・評価技術、維持管理技術、リフォーム技術)に加えて、居住性(温熱・空気環境技術、遮音技術)、環境対応性(省エネルギー技術、低炭素化技術)の開発を行…」研究開発活動
• 鹿島建設（1812）「…【研究開発活動】当社グループは、中期経営計画に基づき、施工自動化やAI活用、木材利用促進、革新的な制震技術など中核事業の一層の強化に資する技術とともに、社会課題解決型ビジネスやオープンイノベーションによる新たな価値創出への挑戦を目指して、…」研究開発活動
• 大成建設（1801）「(3) 半導体製造装置向け高性能機器免震装置・新型「TASSユニット®」を機能拡張新型「TASSユニット®」を改良し、最大震度6弱程度までの大地震時だけではなく、震度3から5弱程度の中小地震時にも免震性能を発揮するよう機能拡張を図りました…」研究開発活動
• 戸田建設（1860）「(6) 免震・制振技術地震の揺れに応じて減衰性能を電気的に切り換え、小中地震から大地震まで幅広い範囲で揺れを抑えることが可能な「セミアクティブダンパー」(2021年4月1日大臣認定取得)、電源を用いず減衰のON/OFFを切り換える「自己復…」研究開発活動
• THK（6481）「…直動システムをはじめ、精密XYステージやリニアモータアクチュエータなどのメカトロ機器、さらに自動車、免震・制震装置、医療機器、航空機、再生可能エネルギー、ロボットなどの消費財に近い分野において、直動システムのコア技術とノウハウを活かした製品…」研究開発活動
• 髙松コンストラクショングループ（1762）「2 新型免震構造の実用化研究大地震に対する構造安全性と居住性を向上させる免震構造のニーズが高まっています。」研究開発活動
• 奥村組（1833）「(建築事業)建築事業では、建築物を地震から守り安全・安心を提供する免震技術や、快適性を高める室内環境技術をはじめ、脱炭素化に貢献する木造・木質化建物に関する研究開発に取り組んでいます。」研究開発活動
• 鉄建建設（1815）「今後、発生が予想されている南海トラフ地震のような長時間の揺れを伴う巨大地震への対応として有効な制震ブレースとして、BCP対応を含めて適用をめざしてまいります。」研究開発活動
• 大豊建設（1822）「4.免震・制震工法の開発各種用途の建築物への免震工法の適用は定着しており、当社でも関東近郊、東海、関西、九州地区等、集合住宅を中心とした多くの実績があります。」研究開発活動
• ニチハ（7943）「また、現場省力化・工期短縮を図る大型パネル、耐震性能を強化する制震ダンパー入りのウレタン複合パネル、省エネ性向上と薄型化を両立する真空断熱一体型のウレタン断熱パネルの開発を進めております。」研究開発活動
• 大本組（1793）「c 地震対策技術・ 当社で開発したスマート制震システムを用いた大型賃貸マンションの耐震改修工事が、2015年3月に竣工しました。」研究開発活動
• 北野建設（1866）「(1)耐震性に優れた超高層RC、CFT、免震・制振等の各種構造の研究開発構造解析技術や高強度コンクリート等の研究に基づき、CFT造や超高層RC造の設計及び施工技術を確立し、各種構工法システムをさまざまな建造物へ適用するとともに、さらなるレベ…」研究開発活動
• オイレス工業（6282）「…究開発活動】当企業グループは長年の研究開発で培ってきた摩擦・摩耗・潤滑に関わるトライボロジー技術と、免震・制震をはじめとしたダンピング(振動制御)技術の2つをコア技術とする強みを活かし、軸受機器、構造機器、建築機器の分野を中心に、お客様とと…」研究開発活動
• PILLAR（6490）「(土木建築関連)建築物の地震に対する安全性をより高めるため、免震技術およびすべり材の高度化に取り組んでおります。」研究開発活動
• 高田機工（5923）「4 耐震に関する技術開発川金コアテック株式会社との共同研究により、橋梁用制震ダンパーとして鋼製ベローズ型ダンパー(SBD)を開発いたしました。」研究開発活動
• ブリヂストン（5108）「3 化工品事業は主に油圧・高機能ホース、ゴムクローラ、樹脂配管、免震ゴム事業を行っております。」事業の内容
• キオクシアホールディングス（285A）「四日市既存製造棟と同様に、地震の揺れを吸収する免震構造を採用するとともに、最新の省エネ製造設備の導入や再生可能エネルギーの利用などで環境面も重視した工場となっております。」事業の内容
• インターネットイニシアティブ（3774）「また、データセンター内における回線の二重化や大規模なシステムを収容可能な電源、耐震または免震構造、セキュリティ管理等の環境を備えております。」事業の内容
• 日本国土開発（1887）「…工場エンジニアリング(衛生管理対策に加え、セキュリティ対策、人や物の動線計画などの最適なご提案)」「免震エンジニアリング(地域性、地盤状況、建物特性等から免震を導入する建物の地震リスク予測を綿密に行い、免震による効果を解析して、最適なプラン…」事業の内容
• 宮地エンジニアリンググループ（3431）「…ストコンクリート橋梁、その他土木事業、大空間・超高層建築物、鉄塔、煙突、工場建物、既設構造物の耐震・免震工事等を行っております。」事業の内容
• 電算システムホールディングス（4072）「また、高度な免震設備や冗長化電源・入退館の多重セキュリティ対策等を講じたデータセンター環境の提供や世界最高水準のセキュリティ製品とその技術サポートにより情報セキュリティ事業の拡大、発展を推し進めております。」事業の内容
• ロゴスホールディングス（205A）「2×6工法や制震システムの採用で高い耐震性も確保しており、400通り以上の豊富なプラン展開で多様な需要に対応しております。」事業の内容
• ヤマウラ（1780）「…ースキャナーでの現場環境のデジタル化等IoT技術を駆使して、ZEHやZEB等の環境対応の設計、耐震・免震構造技術、住宅・マンション等の新商品の開発、ZEH生産工場の生産性効率化や食品工場のHACCP(食品の総合的な衛生管理システム)対応の設…」事業の内容
• 電算（3640）「…データセンターサービス強固なセキュリティマネジメントシステム、震度7クラスの地震から機器を守る耐震免震構造、24時間365日有人による運用・監視体制を備えたデータセンターによるハウジング(※)サービス、ホスティング(※)サービス、ASP(…」事業の内容
• 第一カッター興業（1716）「2建築関連工事 建築関連工事では、建物解体工事、免震工事、耐震工事、改修工事、新築工事といった、解体・リニューアル工事に伴う各種作業を行っております。」事業の内容
• 日本インシュレーション（5368）「…材不燃内装建材調湿建材・不燃断熱建材多機能材工芸用ボード・CFRP用型材無機粉体完成工事耐火被覆工事免震装置耐火被覆工事ケーブル延焼防止工事アスベスト除去工事プラント関連保温材プラント用保温材当社、JICベトナム工業用断熱材耐火被覆材ケーブ…」事業の内容
• 共和工業所（5971）「主要製品 特殊ボルト 中大型ディーゼルエンジン用各種機関ボルト、トラス構造建築用ボルト、免震構造体用ボルト、建築用鉄筋ジョイント、農業用アタッチメント締結ピン、農業用ロータリー爪ボルト 事業の系統図は次のとおりであります。」事業の内容
• 大谷工業（5939）「当社グループが営んでいる主な事業は架線金物、鉄塔・鉄構の製造・販売及び、建築用スタッド、免震ベースプレートの製造・販売・施工であります。」事業の内容
