タッチパネル

指が電気を少し吸い取る

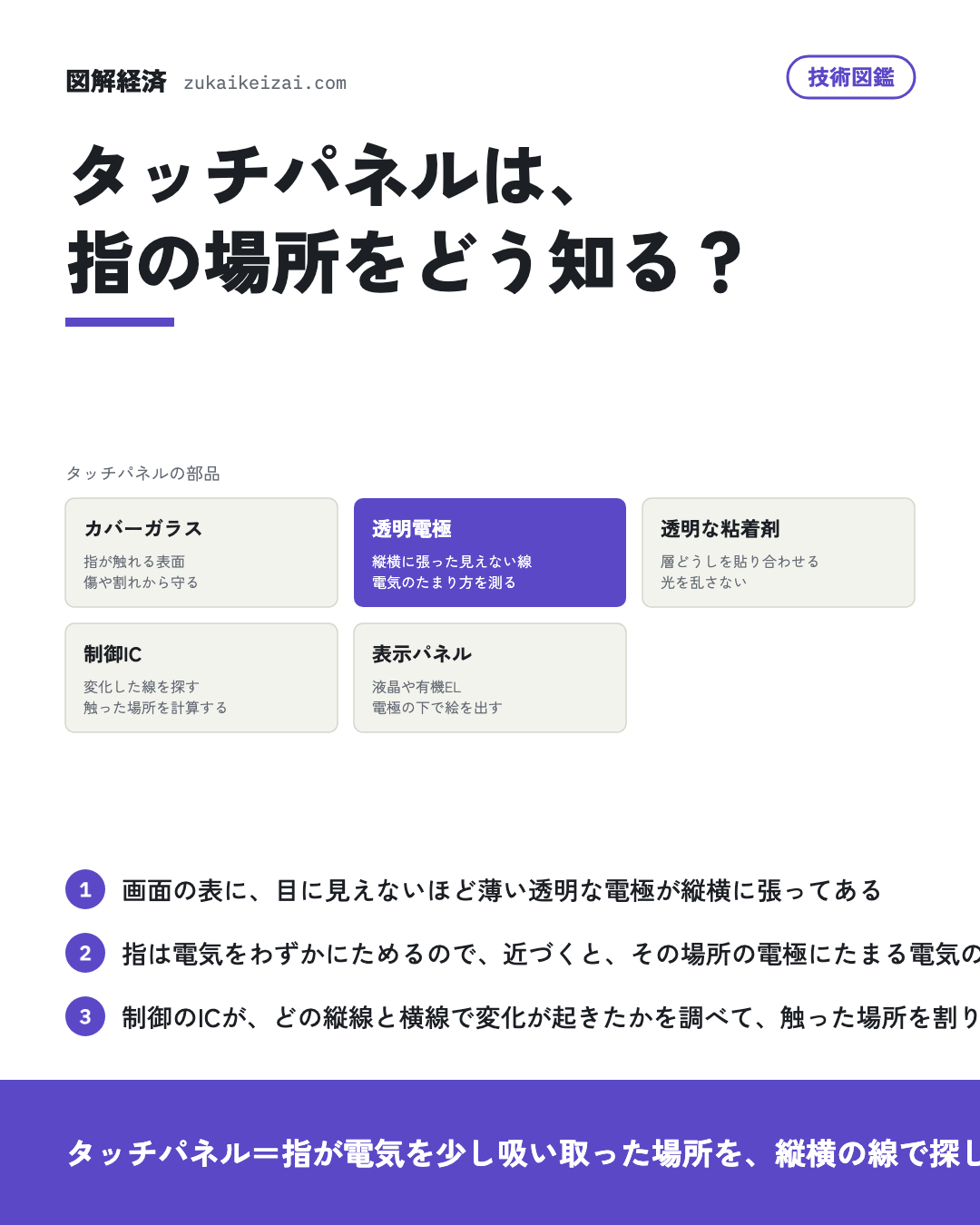

スマートフォンで使われているのは静電容量方式だ。画面の表に、透明で電気を通す膜で、縦方向と横方向の細い電極を網の目のように作る。電極には電気がわずかにたまっている。

人の体は電気を通すので、指を近づけると、その場所の電極にたまる電気の量が変わる。制御のICは縦の線と横の線を順に高速で調べ、変化が大きい交点を触った場所として割り出す。交点ごとに測るので、2本の指で広げる、縮めるといった複数の点も同時に分かる。

もう一つの抵抗膜方式は、電極を付けた2枚の膜をすき間をあけて重ね、押された所で膜どうしが触れ合って電気が流れる位置を測る。押す力で反応するので、手袋やペンでも使え、機械の操作盤などに使われる。

何に使われ、どこが難しいか

スマートフォンやタブレットのほか、ゲーム機、カーナビ、駅の券売機、工場の機械や建設機械の操作盤、調理機器、はかりなど、ボタンを画面に置き換えたい所で使われる。画面の表示を変えるだけで、ボタンの数や並びを自由に変えられる。

難しいのは、画面の明るさを落とさずに電極を張ることだ。電極は透明でなければならないので、酸化インジウムスズ（ITO）という透明な膜や、目に見えないほど細い金属の線を使う。層どうしを貼り合わせる粘着剤も、光を乱さない透明さが要る。表示パネルの中に電極を作り込むインセル型にすると、層が減って薄くなる。水滴や手袋、周りの電気の雑音で誤って反応しないように、信号を見分ける工夫も要る。

日本の会社が担う所

部材では、日東電工がITOフィルムの製膜で培ったスパッタ技術を、タッチセンサ用途の電極フィルムに使っている。リンテックはタッチセンサーに使う金属細線の腐食を抑える粘着剤を、バンドー化学はタッチパネルディスプレイの部材を貼り合わせる光学用透明粘着剤を開発している。オプトランはタッチパネル向けの膜の成膜装置を作っている。

組み上げる側では、日本航空電子工業が静電タッチパネルと液晶ディスプレイを組み合わせた表示ユニットを、ワコムがインセル型タッチパネル向けのデジタルペン技術を開発している。

• 会社図鑑日東電工（6988）
• 会社図鑑ワコム（6727）
• 会社図鑑日本航空電子工業（6807）
• 技術図鑑液晶画面は、どうやって色を出す？

有報に書いている会社

有価証券報告書の「研究開発活動」または「事業の内容」に、この技術を書いている上場会社の一部。会社名の下は有報の原文の一文。

• 小松製作所（6301）「また、操作盤タッチパネルを従来機の約3倍となる15インチに拡大することで、操作性及びオペレーターの作業快適性を向上させています。」研究開発活動
• ニデック（6594）「…・検査装置 -半導体ウエハ用光学式自動検査装置 -半導体パッケージ用自動検査装置 -プリント基板、タッチパネル、FPC用検査装置 ・空調・家電用モータ -家庭用・業務用ファンモータ ・産業用モータ -ポンプ(汎用ポンプ、油圧ポンプ、等)…」研究開発活動
• 任天堂（7974）「…ェアにおいては、半導体メモリーなどの記憶媒体、液晶などの表示装置、電子部品など要素技術の調査研究及びタッチパネルやセンサーなどのインターフェイス技術、無線通信などのネットワーク技術、セキュリティ技術、クラウドコンピューティング技術、VR(仮…」研究開発活動
• 清水建設（1803）「…等の品質を確保しつつ、技能者1人あたりの生産性を最大1.75倍に向上5自動走行や位置補正機能を備え、タッチパネルで一連の作業を半自動化できる耐火被覆吹付ロボット「Robo-SprayII」を開発し、手作業と比較して約3倍の生産性を実現6球体…」研究開発活動
• 日東電工（6988）「ディスプレイ以外の分野では、ITOフィルム製膜で培ったスパッタ技術を応用し、タッチセンサ用途にとどまらず、自動車の調光ルーフを始めとする多様なセンサ向け電極フィルムの開発を展開しています。」研究開発活動
• ヤマハ（7951）「…プを搭載したパワーアンプリファイアー『XMS』シリーズ、ウォールマウントコントローラー『MCP2』、タッチパネルコントローラー『TCD10』を新たに投入しました。」研究開発活動
• 東プレ（5975）「…ッドの技術や、高耐久キーボードの技術を活かし、特殊な用途の入力装置の開発や、長年培ってきた組込技術やタッチパネル技術を活かし、お客様の仕様に対応した組込型タッチパネルモニターや、組込型キーボードなどの製品開発を進めております。」研究開発活動
• オカムラ（7994）「本製品は、ロッカー型の保管庫にタッチパネル操作、多言語表示、QRコード認証などの機能を備え、無人で荷物の預け入れ・取り出しを可能とするものです。」研究開発活動
• リンテック（7966）「また、タブレットPCやスマートフォンのタッチセンサーに使用される金属細線の腐食を抑制し、かつ紫外線の遮蔽性を兼ね備えた粘着剤や、フレキシブルディスプレイに使用される耐折り曲げ性を付与した粘着剤など新規のディスプレイ製品に対応した開発を進めて…」研究開発活動
• 奥村組（1833）「今回導入した専用コックピットは、実際の運転席と同様に配置したタッチパネル式操作スイッチと各種モニターを備えることで、シールドマシンの操作経験者であれば、特別な訓練を必要とせず操作できる仕様としました。」研究開発活動
• 日本航空電子工業（6807）「産機市場においては、静電タッチパネルと液晶ディスプレイを組み合わせた表示ユニットの開発を進めており、マウンタ市場向けに新製品の量産を開始しました。」研究開発活動
• 大日精化工業（4116）「また同分野ではフラットパネルディスプレイやタッチパネル、半導体関連向け紫外線・電子線硬化型コーティング剤、精密機器などの表面に機能付与する熱硬化型コーティング剤の開発・改良に取り組みました。」研究開発活動
• 日本プラスト（7291）「自動車部品事業(1) 安全部品部門 ハンドルでは、自動運転に関連した支援技術であるタッチセンサー付きハンドル(HoD: Hands on Detection)、軽量・制振構造による機能性と操作性の向上、感性品質の向上に向けた高触感ハンドルの…」研究開発活動
• バンドー化学（5195）「…では、電子写真プロセス用のクリーニングブレード、現像ローラなどの高機能樹脂製品や装飾表示用フイルム、タッチパネルディスプレイ製品の各部材の貼り合わせに用いられる超厚膜光学用透明粘着剤「Free Crystal®(フリークリスタル)」などの改…」研究開発活動
• ワコム（6727）「…られるように、UPF(Universal Pen Framework)パートナーとともに、インセル型タッチパネル向けデジタルペン技術「WGP(Wacom Generic Protocol)」を採用した製品の開発を進めております。」研究開発活動
• EIZO（6737）「タッチパネルモニターでは、産業機器への組込み柔軟性を高めた15.6型「DuraVision FDF1683WT」、19インチラックへの取り付けに対応した18.5型「DuraVision FDF1983WT」、及び専用スタイラスを付属した1…」研究開発活動
• A&Dホロンホールディングス（7745）「・タッチパネルと液晶表示の2シリーズ構成で、オートドア装備のセミマイクロ・分析天びん「BH-T/BH シリーズ」全9モデルを開発・タッチパネルと液晶表示の2シリーズ構成で、最小表示 10 ppm(0.001 %)からの高精度測定が可能な加熱…」研究開発活動
• オプトラン（6235）「光学領域では、スマートフォンのカメラモジュール、筐体やタッチパネル等向け各種膜成膜装置及びプロセス開発、自動車のセンサ、カメラやディスプレイ等向け各種膜成膜装置及びプロセス開発を行っております。」研究開発活動
• カワタ（6292）「Kシリーズはカラータッチパネルや通信機能等を搭載した川田機械製造(上海)有限公司製のコントローラを採用し、クライアントMESシステム、クラウドプラットフォーム(K-CLOUD)とも連携可能な製品とすることで、工場のスマート化に貢献できます。」研究開発活動
• 日本調理機（2961）「(2)既存製品の改良・シートパン対応スチームコンベクションオーブン操作盤をシートスイッチ式からタッチパネル式に変更することにより、操作性が向上しました。」研究開発活動
• 高松機械工業（6155）「更に大型液晶タッチパネルの採用やメンテナンス・清掃作業の負担軽減などの機能強化を通じて、多角的な顧客ニーズに応えます。」研究開発活動
• きもと（7908）「(1) 日本光学機器用遮光フィルム、工程用粘着フィルム、車載ディスプレイ用成型フィルム、タッチパネル用ハードコートフィルム、液晶バックライト用光拡散フィルム、およびウィンドウフィルム等の開発に加え、今後の新たな収益の柱として期待される液販…」研究開発活動
• NKKスイッチズ（6943）「…) 多機能押ボタンスイッチ(8) 鉄道車両用半自動ドアスイッチ(9) 非常停止スイッチ(10) 各種タッチパネルスイッチ(11) シートキーボード製品(12) 当社製品を複合的に組み合わせたユニット品なお、日本以外においての研究開発活動はあ…」研究開発活動
• ジーダット（3841）「…である、アナログLSI、センサーデバイス、メモリ、パワーデバイス、高精細液晶パネル、有機ELパネル、タッチパネル等を開発している電子部品メーカーでは、IoT(Internet of Things)時代を背景にした自動車の高度電子化や家電及び…」研究開発活動
• 住友化学（4005）「…T&モビリティソリューション当セグメントにおいては、光学製品、半導体プロセス材料、化合物半導体材料、タッチセンサーパネル、高純度アルミニウム・アルミナ、化成品、添加剤、エンジニアリングプラスチックス、電池部材等の製造・販売を行っております。」事業の内容
• NISSHA（7915）「…zing Solutions Produtos Metalizados Ltda.ディバイスフィルムタッチセンサー、フォースセンサー、ガスセンサー当社Nissha USA, Inc.Nissha Europe GmbHNissha Kore…」事業の内容
• スターフライヤー（9206）「広告宣伝業務機内のタッチパネル式液晶モニター等を活用した広告枠の販売を行っております。」事業の内容
• シンデン・ハイテックス（3131）「3 タッチパネル:国内及び中国のメーカーより仕入れたタッチパネルを顧客へ販売しております。」事業の内容
• SANEI（6230）「さらに、スマートフォンのようなタッチパネル式水栓や、音声認識による吐水・止水操作システムなどの製品化にも取り組んでおります。」事業の内容
• ヨシックスホールディングス（3221）「“わかり易い値段設定”で安くておいしい商品と「タッチパネルシステム」での商品注文により楽しさを演出する空間を提供しております。」事業の内容
