液晶

光のシャッター

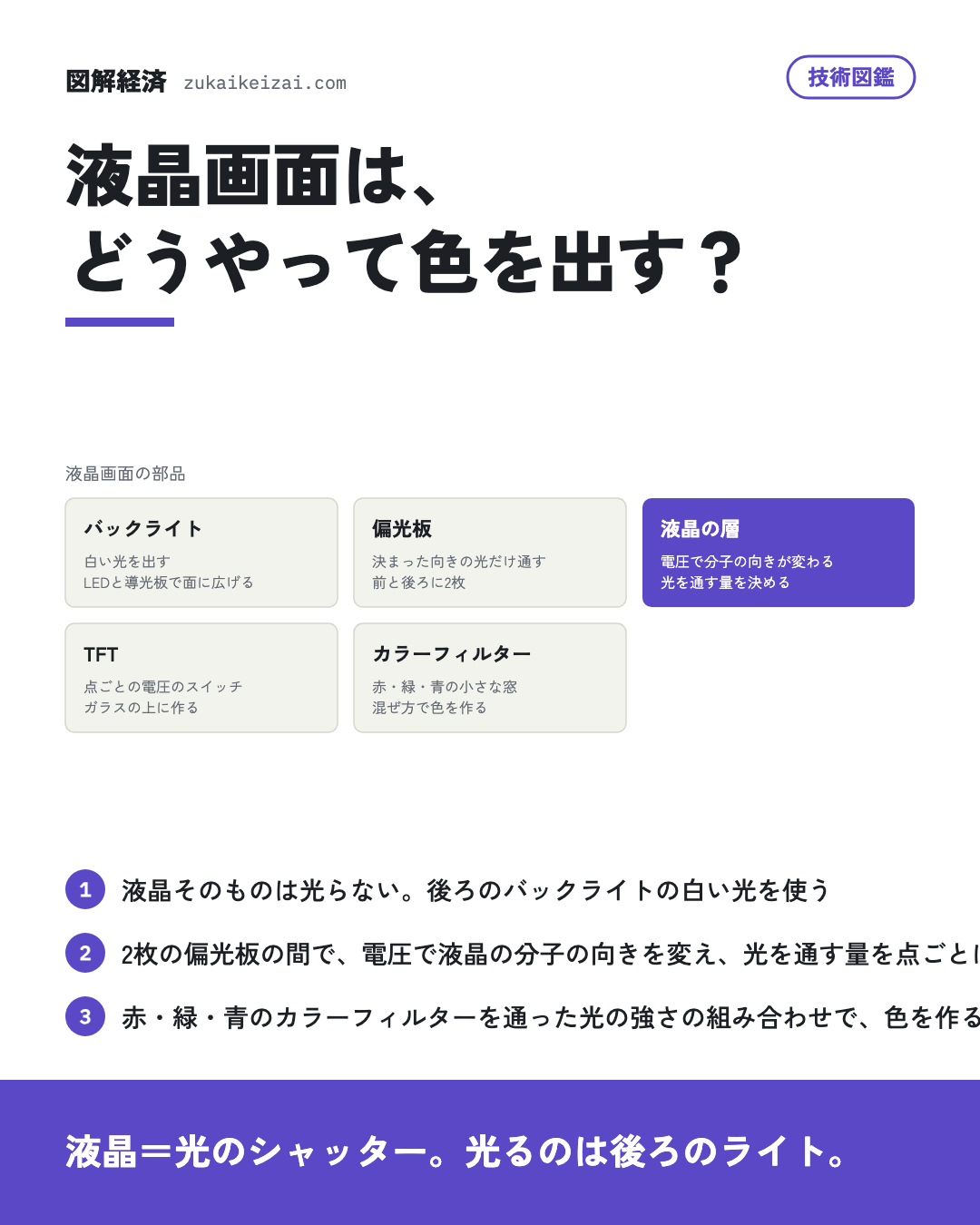

液晶は、液体のように流れながら、細長い分子が一定の向きにそろう性質を持つ物質だ。分子の向きは、電圧をかけると変わる。

画面では、液晶を2枚のガラスで挟み、その外側に、光の振動の向き（偏光）をそろえる偏光板を2枚貼る。液晶の分子の並び方によって、通り抜ける光の偏光の向きが変わり、2枚目の偏光板で光が通るか止まるかが決まる。点ごとに電圧を変えれば、明るさを点ごとに調節できる。

液晶は自分では光らないので、後ろにLEDのバックライトを置き、導光板という板で光を画面全体に均一に広げる。点ごとの電圧は、ガラスの上に作った薄膜トランジスタ（TFT）がスイッチとして切り替える。

色の作り方と、難しい所

1つの画素は、赤・緑・青の3つの小さな点に分かれている。それぞれのカラーフィルターを通る光の強さを変え、その組み合わせで色を作る。

黒を出す時もバックライトは光っているので、光を完全には止めきれず、黒が少し明るく浮く。自分で光る有機ELと比べられるのはこの点だ。一方で、同じ画面を長く映しても焼き付きが起きにくく、大きな画面も作れる。

日本の会社が担う所

画面は多くの部材の重なりでできている。クラレは偏光板を作るもとになるポバールフィルムを、日本ゼオンや東洋紡は液晶ディスプレイ向けの光学フィルムを、ミネベアミツミは液晶用のバックライトを作っている。信越化学工業は、液晶の回路を写すための大型の原版の基板を作っている。

液晶は光だけでなく電波の向きを操ることにも使える。ジャパンディスプレイは、液晶を使った衛星通信用のアンテナを開発している。

• 会社図鑑クラレ（3405）
• 会社図鑑ジャパンディスプレイ（6740）
• 業界図鑑化学・素材の会社は、何で稼いでいる？

有報に書いている会社

有価証券報告書の「研究開発活動」または「事業の内容」に、この技術を書いている上場会社の一部。会社名の下は有報の原文の一文。

• 出光興産（5019）「自動車用で昼間照明灯として使用が拡大しているDRL(Daytime Running Light)向けや液晶ディスプレイ部品向けに、更なる耐久性や導光性等に優れた各種グレードを開発、販売拡大を図りました。」研究開発活動
• 住友化学（4005）「加えて、生成AI関連需要を背景に高まるデバイスの微細化・薄肉化及び高速伝送化の要求に応えるべく、スーパーエンジニアリングプラスチックである液晶ポリマー(LCP)のグレード開発にも精力的に取り組んでおります。」研究開発活動
• 信越化学工業（4063）「合成石英製品のうち、光ファイバー用プリフォームは精密機能材料研究所、半導体用マスク基板や液晶用大型マスク基板は合成技術研究所が担当しています。」研究開発活動
• ニデック（6594）「…ト等を統合した製品群 ・システム機器 -各種カードメディアに対する周辺機器のセキュリティ強化機器 -液晶・有機ELディスプレイ関連機器 -半導体ロボット関連機器 -真空装置内搬送機器 ・検査装置 -半導体ウエハ用光学式自動検査装置 -半導体…」研究開発活動
• シャープ（6753）「液晶テレビAQUOSは、2001年の初号機発売から25年を迎え、日本初・世界初の技術開発を通じて、液晶テレビ市場の普及を牽引してまいりました。」研究開発活動
• 任天堂（7974）「ハードウェアにおいては、半導体メモリーなどの記憶媒体、液晶などの表示装置、電子部品など要素技術の調査研究及びタッチパネルやセンサーなどのインターフェイス技術、無線通信などのネットワーク技術、セキュリティ技術、クラウドコンピューティング技術、…」研究開発活動
• ミネベアミツミ（6479）「…スク駆動装置(HDD)に使用されるモーター及びピボット製品、電子機器や車載製品に使用されるモーターや液晶用バックライト、照明製品、ひずみゲージ及びそれを利用したロードセルやセンサーなど各種電子部品並びにこれらの要素技術を相い合わせた相合部品…」研究開発活動
• レゾナック・ホールディングス（4004）「テレビなどの大型液晶ディスプレイ、スマートフォン端末などの有機ELに使用される各種製品は、市場で高い評価を受けております。」研究開発活動
• コニカミノルタ（4902）「機能材料ユニットにおいては、液晶画面の基幹部材となる偏光板用保護フィルム向けに、従来のTAC製品に加え、新樹脂フィルム「SANUQI」(COP系)、「SAZMA」(アクリル系)等を新プラットフォームとすることでお客様の選択の自由度を高め、さ…」研究開発活動
• 東ソー（4042）「電子関連への展開としては、液晶および有機ELディスプレイ用光学材料など、当社独自コンセプトに基づく新規ポリマー材料の開発を積極的に進めております。」研究開発活動
• クラレ（3405）「・ポバールフィルムは、液晶ディスプレイ向け光学フィルムの構成部材の一つとして、さらなる高性能化・高品質化に加え、顧客での生産性向上などにも顧客と一体となって取り組んでいます。」研究開発活動
• NOK（7240）「高周波対応の鍵となるのは材料であり、要望に応じてMPI(モディファイドポリイミド)やLCP(液晶ポリマー)をラインアップ化し、5Gのボリュームゾーンである「Sub‐6」から「ミリ波帯」の製品を提供しております。」研究開発活動
• ダイセル（4202）「半導体、液晶パネル、エレクトロニクス、モビリティ向け材料市場に加え、車載用およびモバイル端末向けを中心とした光学フィルム市場を主要ターゲットとし、研究開発および事業展開を行っております。」研究開発活動
• 東洋紡（3101）「また、液晶ディスプレイに最適な超複屈折フィルム“コスモシャインSRF”は、既存設備改造による増産検討の取組みを開始し、更に、次世代を担うバイオマス原料による新製品の開発にも着手しています。」研究開発活動
• 日本ゼオン（4205）「・液晶ディスプレイに使用される光学フィルムや、その他機能性部材の開発を進めております。」研究開発活動
• デンカ（4061）「機能性セラミックス分野では液晶ディスプレイ・照明に用いるLED向けサイアロン蛍光体や放熱材料として用いられる各種窒化物等の特性向上、さらに低誘電特性を持つフィラーの品種展開にも取り組んでおります。」研究開発活動
• JVCケンウッド（6632）「視認性の高いフルドット液晶画面を採用するとともに、PC画面からの一括設定にも対応し、設定作業の効率化を実現しています。」研究開発活動
• artience（4634）「…に向けて、車載用リチウムイオン電池材料、ラミネート接着剤をはじめとするモビリティ・バッテリー分野と、液晶ディスプレイカラーフィルター用材料や光学用粘着剤、半導体向け材料などのディスプレイ・先端エレクトロニクス分野の2つの領域にグループの資源…」研究開発活動
• シチズン時計（7762）「液晶デバイスの分野では、表示用途としては無機配向膜を用いた高信頼性・高耐光性のLCOSパネル技術開発、光変調用途としては空間光変調器用素子の開発を進めています。」研究開発活動
• ジャパンディスプレイ（6740）「・液晶を活用した衛星通信用液晶アンテナを開発 近年、低軌道衛星(LEO)を活用した衛星通信は、地上通信を補完・拡張する次世代の通信インフラとして重要な役割を果たすことが期待されています。」研究開発活動
• カシオ計算機（6952）「フェイスには「5600」と同じ6桁表示のデジタル液晶を搭載し、時分秒表示、カレンダー、LEDバックライト、ストップウオッチ、デュアルタイムなどの機能を備えています。」研究開発活動
• ニチアス（5393）「(3) 高機能製品半導体、液晶製造装置などの産業から要求されるシール材、断熱材、ふっ素樹脂製品などの部材ならびに装置部品の研究開発を行っております。」研究開発活動
• 日本航空電子工業（6807）「産機市場においては、静電タッチパネルと液晶ディスプレイを組み合わせた表示ユニットの開発を進めており、マウンタ市場向けに新製品の量産を開始しました。」研究開発活動
• 三共（6417）「…オン ~はじまりの記憶~」(以上ビスティ)などの大人気アニメとのタイアップ機を中心に、役物ギミック・液晶CG・サウンド・新たなゲーム性の構築や、専用筐体による差別化など、様々な試みを行いました。」研究開発活動
• イーグル工業（6486）「(3) 半導体業界向け事業半導体業界向けには、半導体チップや液晶パネル、太陽電池パネルなどの半導体製造装置に使用される各種製品を展開しております。」研究開発活動
• ノリタケ（5331）「電子表示では、液晶モジュールのラインアップ増強として、伸長している厨房機器、駐車場精算機向けに大型TFTモジュールの開発を進めております。」研究開発活動
• KHネオケム（4189）「(3)エレクトロニクス<高純度溶剤> 当社は半導体及び液晶ディスプレイの製造プロセスに不可欠なフォトレジスト等の原料となる高純度溶剤を提供しています。」研究開発活動
• 朝日工業社（1975）「(機器製造販売事業)技術研究所での基礎研究をもとに、機器事業部では半導体や液晶ディスプレイなどの先端産業分野向けの超精密温湿度調整装置において、“省エネルギー”“自然冷媒”をキーワードとして、脱炭素化に貢献するための製品開発を行いました。」研究開発活動
• 大倉工業（4221）「「情報電子分野」では、液晶ポリマー(LCP)フィルムを開発し、材料特性を活かした高速伝送回路や高周波電子機器向けの回路基板材料としてユーザー評価を進めております。」研究開発活動
• 関東電化工業（4047）「半導体・液晶製造用特殊ガスと電池材料の2分野での新製品の早期事業化を推進します。」研究開発活動
