有機EL

自分で光る薄い膜

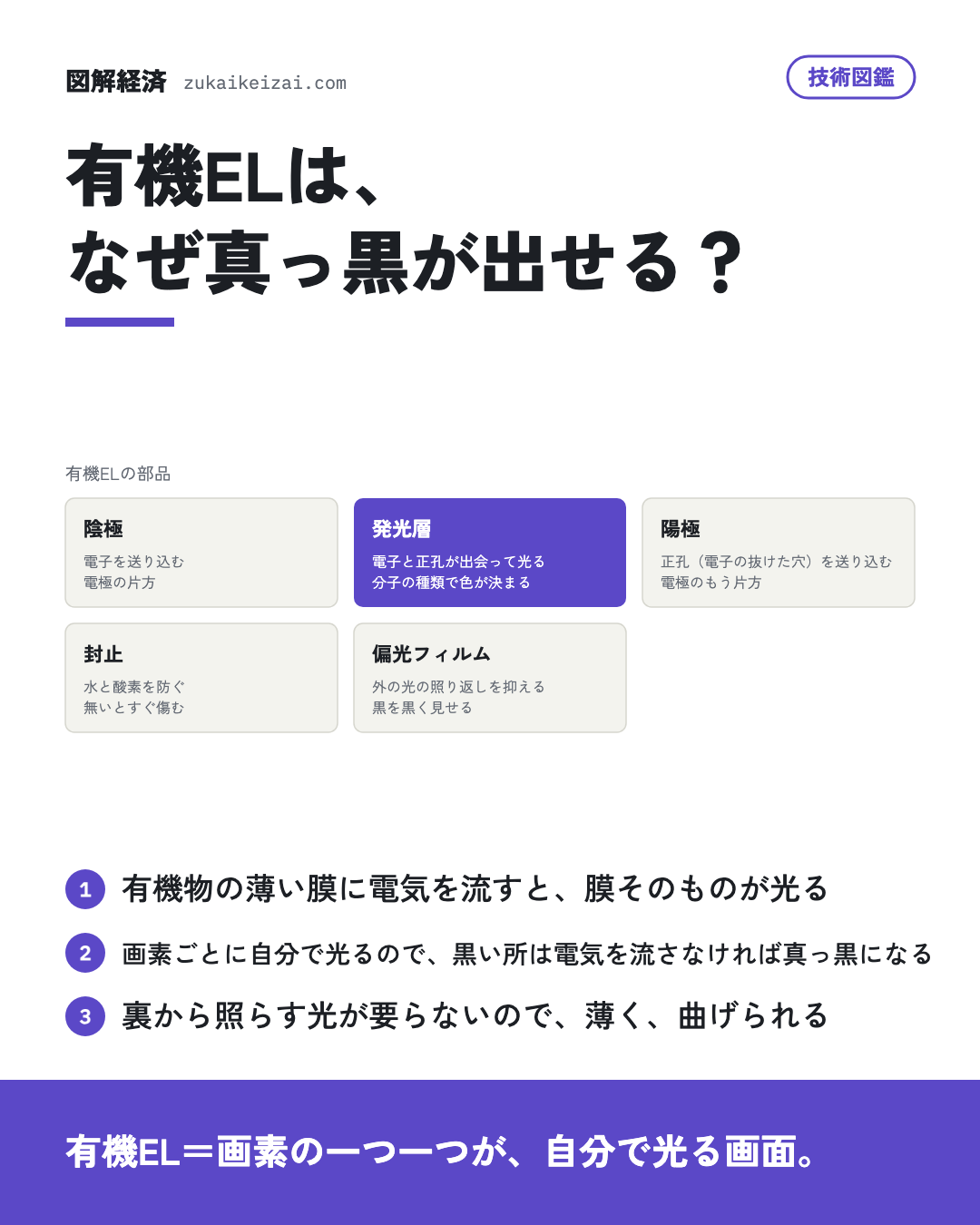

有機ELは、炭素を骨組みにした有機物の薄い膜を、2枚の電極で挟んだものだ。膜は何層も重なっているが、合わせても髪の毛の数百分の1ほどの厚さしかない。電圧をかけると、片方の電極から電子が、もう片方から正孔（電子の抜けた穴）が入り、発光層で出会う。その時に分子がエネルギーの高い状態になり、元に戻る時に光を出す。光の色は分子の種類で決まる。

液晶は、裏から常に光を当て、液晶で光を遮って明暗を作る。有機ELは画素ごとに自分で光るので、黒い所は電気を流さなければ光らず、真っ黒になる。裏の光が要らない分だけ薄くでき、樹脂の板の上に作れば曲げたり折りたたんだりもできる。

• 技術図鑑液晶画面は、どうやって色を出す？
• 業界図鑑化学・素材の会社は、何で稼いでいる？

何に使われ、どこが難しいか

スマートフォン、テレビ、ノートパソコン、腕時計、カメラのファインダーや業務用のモニターに使われる。

有機物は水と酸素に触れると傷み、光らない点ができる。そのため膜を作った後に、水や酸素を通さない材料で隙間なく封じる（封止）。同じ画素を長く明るく光らせると、そこだけ早く傷んで跡が残る（焼き付き）。スマートフォン向けでは、真空の中で有機物を蒸発させ、細かい穴の開いた金属の板（マスク）越しに赤・緑・青を塗り分けるので、画面が大きく細かいほど、ちりや位置ずれによる不良を減らすのが難しい。電極の金属は外の光を照り返すので、偏光フィルムを重ねて照り返しを抑える。

日本の会社が担う所

出光興産は有機EL材料を、住友化学はモバイル向けの有機ELディスプレイに使う薄い偏光フィルムを手がける。アルバックは有機ELディスプレイの製造装置で、ちりを出しにくい仕組みを開発している。MORESCOは有機ELの封止材を、ダイニックは水分を取り除くシートを作り、フルヤ金属は有機EL向けの材料として貴金属の化合物を開発している。

• 会社図鑑出光興産（5019）
• 会社図鑑住友化学（4005）
• 会社図鑑アルバック（6728）

有報に書いている会社

有価証券報告書の「研究開発活動」または「事業の内容」に、この技術を書いている上場会社の一部。会社名の下は有報の原文の一文。

• 出光興産（5019）「4電子材料事業では、有機EL材料の研究開発を行っています。」研究開発活動
• 住友化学（4005）「ディスプレイ分野においては、主にモバイル用途のOLEDディスプレイに対し、当社独自のキーコンポーネントである液晶塗布型位相差フィルムや液晶塗布型偏光子を用いた、薄型で耐久性や折り曲げ特性に優れた偏光フィルムを積極的に拡販しております。」研究開発活動
• ニデック（6594）「…統合した製品群 ・システム機器 -各種カードメディアに対する周辺機器のセキュリティ強化機器 -液晶・有機ELディスプレイ関連機器 -半導体ロボット関連機器 -真空装置内搬送機器 ・検査装置 -半導体ウエハ用光学式自動検査装置 -半導体パッケ…」研究開発活動
• シャープ（6753）「…deパネル」を搭載した4K mini LEDテレビ<AQUOS XLED>や、最新世代の「量子ドット有機ELパネル」を搭載した4K有機ELテレビ<AQUOS QD-OLED><AQUOS OLED>を発売いたしました。」研究開発活動
• レゾナック・ホールディングス（4004）「テレビなどの大型液晶ディスプレイ、スマートフォン端末などの有機ELに使用される各種製品は、市場で高い評価を受けております。」研究開発活動
• コニカミノルタ（4902）「…世代太陽電池の有力候補であるフィルム型ペロブスカイト太陽電池向けのバリアフィルム開発の取組としては、有機EL製品向けに開発したバリアフィルム技術により高い耐水性を実現しており、京都大学発のスタートアップである株式会社エネコートテクノロジーズ…」研究開発活動
• 東ソー（4042）「電子関連への展開としては、液晶および有機ELディスプレイ用光学材料など、当社独自コンセプトに基づく新規ポリマー材料の開発を積極的に進めております。」研究開発活動
• 日東電工（6988）「(2)オプトロニクスディスプレイ業界では、スマートフォンを中心に有機ELディスプレイ(OLED)の普及が進んでおり、今後はタブレットPC、ノートPC、家電製品、車載ディスプレイへの採用拡大が期待されています。」研究開発活動
• artience（4634）「また、これまで培った技術を基に、OLED用レジストインキの開発を開始しました。」研究開発活動
• 日産化学（4021）「ディスプレイ材料では光配向材の更なる高性能化に加え、OLEDやAR/VRデバイス、フレキシブルデバイス用材料の開発を、半導体材料では既存製品の高品質化とともに今後の世代で必要になる微細加工技術や実装技術向け材料の積極的な開発を、また、無機コ…」研究開発活動
• アルバック（6728）「ディスプレイ製造装置においては、有機ELディスプレイの大型化と高精細化に向け、歩留まり改善のための低発塵機構や新ユニットの開発を行っております。」研究開発活動
• 三洋化成工業（4471）「…電流制御用として利用される高性能アルミ電解コンデンサ用電解液の高耐久性グレードの販売を開始したこと、有機ELディスプレー(OLED)の光学フイルム向けUV硬化樹脂のPFASフリーグレードを追加し、販売を開始したこと、近年の電子機器の処理速度…」研究開発活動
• 日本曹達（4041）「新規事業開発としてアニマルヘルス分野、電子材料分野では有機EL関連や半導体前工程での新規事業に取り組んでおります。」研究開発活動
• ワコム（6727）「…術とタッチ技術については、従来より採用実績のあるタブレットや2in1システムへの搭載の拡大に加えて、OLEDディスプレイや画面折りたたみ式PCのようなフォルダブルデバイスなど、最新の表示デバイスへの搭載に向けて開発に取り組んでおります。」研究開発活動
• オプテックスグループ（6914）「表示部には上位機種と同様のOLEDディスプレイ※を採用し、より分かりやすく直感的な操作が可能です。」研究開発活動
• フルヤ金属（7826）「…の高い環境・エネルギー分野において、新たな用途や機能に適する触媒の重要性がさらに高まりつつある中で、有機EL向け材料としての貴金属化合物や、貴金属または貴金属化合物をベースとした環境浄化のための触媒材料ないし触媒の開発に引続き取り組んで参り…」研究開発活動
• 有沢製作所（5208）「…ラスト表示への需要の高まりを見据え、当社がこれまで培ってきた高精度貼合技術をさらに高度化することで、有機EL(OLED)パネルを用いた3D-OLEDディスプレイへの対応を可能としました。」研究開発活動
• 保土谷化学工業（4112）「(機能性色素セグメント)機能性色素セグメントでは、有機EL材料、ペロブスカイト型太陽電池材料、半導体レジスト材料、イメージング材料事業であるトナー用電荷制御剤、有機光導電体材料、カラーフィルター用染料等の開発、色素材料事業であるアルミ着色…」研究開発活動
• ダイニック（3551）「海外市場を中心に高く評価されている水分除去シート「HGS」は、その極めて高い吸湿能力により有機ELなど水分を嫌う電子デバイスに採用されております。」研究開発活動
• サクサ（6675）「…【研究開発活動】当企業グループにおける研究開発活動は、サクサブランド事業、OEM事業、システム事業、有機ELデバイス・ODM/EMS関連事業および研究開発(R&amp;D)分野において、事業運営に直結する新技術および新商品の開発を推進すると…」研究開発活動
• MORESCO（5018）「• エネルギーデバイス: 有機ELデバイス封止材を主軸に、フレキシブルデバイスやペロブスカイト型太陽電池向けの部材開発において顧客評価が進んでおります。」研究開発活動
• 池上通信機（6771）「特に「VFE-P711AD」は高性能7型OLEDパネルを採用し、スポーツ中継などのHFR(High Frame Rate)撮影において優れた応答性能によりカメラオペレーターをサポートします。」研究開発活動
• ケミプロ化成（4960）「…の強化・安定化を図るため、官学との連携強化を推進し、紫外線吸収剤及び有機エレクトロ・ルミネッセンス(有機EL)材料をはじめとする電子材料関連等、各種分野にわたって研究開発に取り組んでおり、独自技術を駆使して新製品の開発を進めております。」研究開発活動
• ジーダット（3841）「当社の主要顧客である、アナログLSI、センサーデバイス、メモリ、パワーデバイス、高精細液晶パネル、有機ELパネル、タッチパネル等を開発している電子部品メーカーでは、IoT(Internet of Things)時代を背景にした自動車の高度電…」研究開発活動
• ソニーグループ（6758）「…ホン、ワイヤレススピーカー ネットワークサービスインターネット関連サービス ディスプレイ液晶テレビ、有機ELテレビ及びプロジェクターなどのディスプレイ製品 その他スマートフォン、家庭用オーディオ製品、医療用機器、スポーツ審判支援及びコンテン…」事業の内容
• 日本製鉄（5401）「…スチレンモノマー、スチレン系樹脂、エポキシ系樹脂、無接着剤FPC用銅張積層板、液晶ディスプレイ材料、有機EL材料、UV・熱硬化性樹脂材料、圧延金属箔、半導体用ボンディングワイヤ・マイクロボール、半導体封止材用フィラー、炭素繊維複合材、排気ガ…」事業の内容
• キヤノン（7751）「…Communications AB(スウェーデン)インダストリアル半導体露光装置、FPD露光装置、有機ELディスプレイ製造装置、真空薄膜形成装置、ダイボンダー当社キヤノンマシナリー(株)キヤノンアネルバ(株)キヤノントッキ(株)キヤノンセ…」事業の内容
• AGC（5201）「…わせガラス)オートモーティブ自動車用ガラス、車載ディスプレイ用カバーガラス電子・ディスプレイ 液晶/有機ELディスプレイ用ガラス基板、ディスプレイ用特殊ガラス・電子部材 半導体関連部材、光学関連部材化学品・エッセンシャルケミカルズ 苛性ソー…」事業の内容
• 大日本印刷（7912）「≪エレクトロニクス部門≫ディスプレイ用光学フィルム、有機ELディスプレイ用メタルマスク、 液晶ディスプレイ用大型フォトマスク、電子シェード、半導体製造用フォトマスク、 小型半導体パッケージ用リードフレーム、LSI設計、 ハードディスクドラ…」事業の内容
• トーメンデバイス（2737）「…、SiP(システム・イン・パッケージ)、ファウンドリー等ディスプレイLCD(液晶パネル)、OLED(有機EL)等その他LED、MLCC(積層セラミックコンデンサ)、バッテリー、設備等 [事業系統図]以上述べた事項を事業系統図によって示すと、…」事業の内容
