ブレーキ

動きを熱に変える

走っている車は、重さと速さに応じた運動のエネルギーを持っている。ブレーキは、これを摩擦で熱に変えて空気に逃がし、速度を落とす。乗用車の前輪に多いディスクブレーキは、車輪と一緒に回る鉄の円板（ディスクローター）を、摩擦材でできたパッドで両側から挟む。ドラムブレーキは、車輪と一緒に回る筒の内側に、シューという摩擦材を押し広げて当てる。

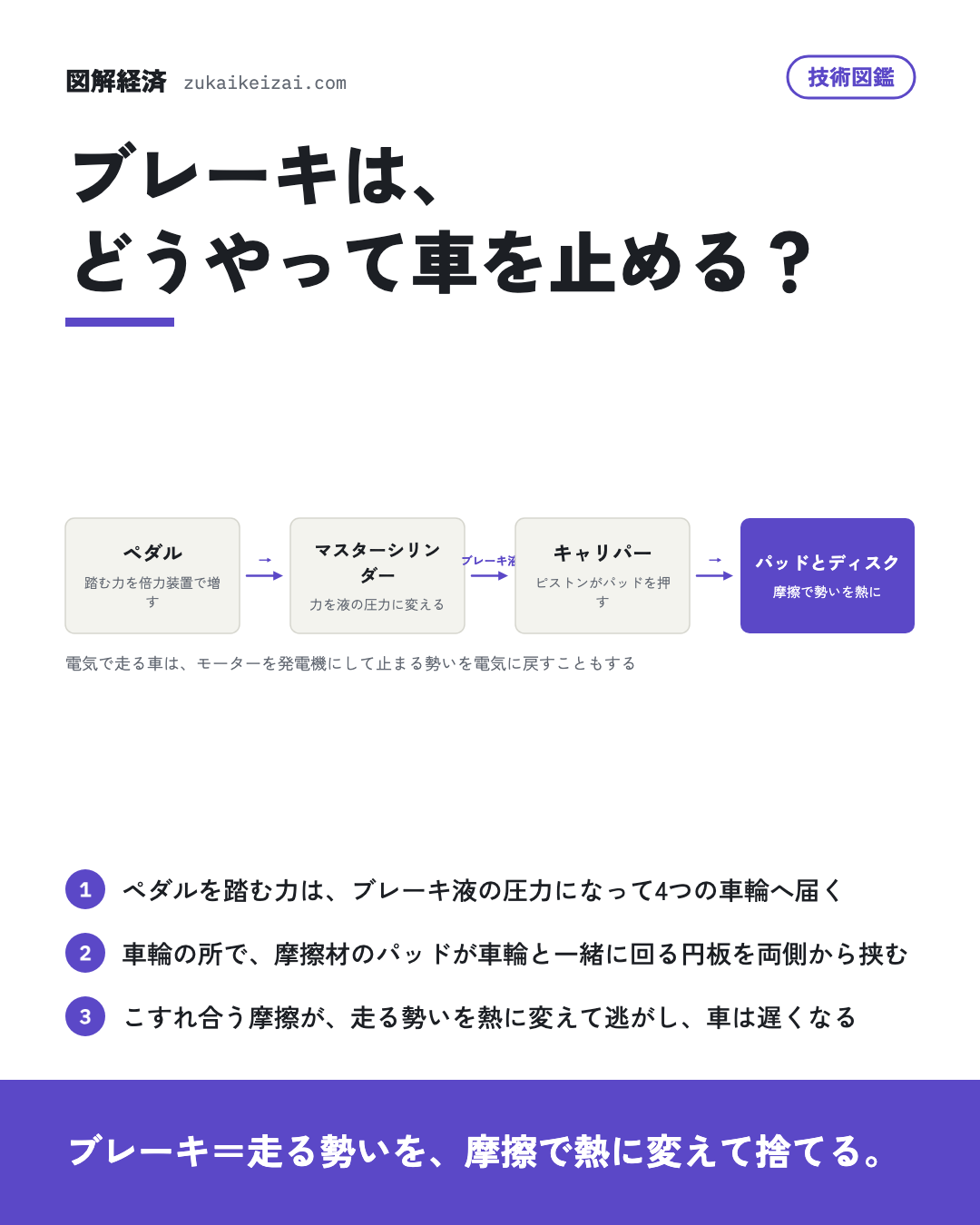

足でペダルを踏む力は、倍力装置で増やされ、マスターシリンダーでブレーキ液の圧力に変わる。液はほとんど縮まないので、押した圧力は細い管を通って離れた4つの車輪のキャリパーへ同時に伝わり、中のピストンがパッドを押し付ける。止まっている車を動かないように保つのはパーキングブレーキで、レバーやワイヤーの代わりに小さなモーターで締めるものもある。

• 技術図鑑摩擦と潤滑は、なぜ機械の寿命を決める？

何に使われ、どこが難しいか

自動車、二輪車、自転車のほか、鉄道車両、航空機、エレベーター、工作機械やロボットの軸など、動くもの全般に付いている。鉄道車両や大型のトラックは、液の代わりに圧縮した空気の力で摩擦材を押し当てるものが多い。モーターで走る電気自動車やハイブリッド車は、減速の時にモーターを発電機として回し、止まる勢いを電気にして電池に戻す。これを回生ブレーキと呼び、回生だけでは足りない強い減速や止まる直前は摩擦のブレーキに受け持たせる。2つの力の配分を制御するのが回生協調ブレーキである。

摩擦材は、熱くなっても効きが落ちないこと、すり減りにくいこと、キーという鳴きや振動を出さないことを同時に求められ、樹脂・繊維・金属・鉱物など多くの材料を混ぜて作る。回生を多く使う車では摩擦ブレーキを使う回数が減り、ディスクに錆が残りやすくなるので、そのための材料の工夫も要る。

• 技術図鑑EVは、止まる勢いをどう電気に戻す？

日本の会社が担う所

曙ブレーキ工業は、音・振動の解析技術を生かし、自動車や産業機械のブレーキと摩擦材を開発している。日清紡ホールディングスは、摩擦材の技術を軸にブレーキ事業を持つ。ナブテスコは鉄道車両用や商用車用のブレーキ装置を作り、アイシンは回生協調ブレーキなどのシステムを開発している。マブチモーターはパーキングブレーキ用のモーターを作っている。

• 会社図鑑曙ブレーキ工業（7238）
• 会社図鑑日清紡ホールディングス（3105）
• 会社図鑑ナブテスコ（6268）

有報に書いている会社

有価証券報告書の「研究開発活動」または「事業の内容」に、この技術を書いている上場会社の一部。会社名の下は有報の原文の一文。

• アイシン（7259）「また、回生協調ブレーキ、アクティブリアステアリング等の各種システムについて、更なる信頼性向上及び、機能の高度化をはかるとともに、これらの機能を組み合わせたモジュール化や各種システムのアクチュエータを統合的に制御することで、より安全・快適に、…」研究開発活動
• ニデック（6594）「小型・高性能を特徴としたパワーステアリング用モータやブレーキ用モータを主力製品とし、車両に搭載される各種アクチュエータ用モータ(クラッチ、シート、サンルーフ等)及び付随する電子制御ユニットの開発を進めています。」研究開発活動
• レゾナック・ホールディングス（4004）「特筆すべき技術開発の代表例として、EV向け高性能ディスクブレーキパッドを開発中で、欧州Tier1ブレーキシステムメーカーへサンプル提供を進めております。」研究開発活動
• 日本精工（6471）「安全性に関しては、電動油圧ブレーキシステム向けに、当社独自の循環溝一体技術や軸回転方式、高耐久素材を採用したボールねじを新開発し量産を開始しました。」研究開発活動
• NTN（6472）「低発塵グリースと低トルクシールを採用した本軸受は、グリースの油分などの軸受からの発塵量を約90%低減できるため、サーボモーターのエンコーダやブレーキへの付着を軽減し、装置の制御信頼性向上に貢献します。」研究開発活動
• 日本発條（5991）「ブレーキ用途で培った高品質・軽量・コンパクトな金属ベローズアキュムレータについては、従来用途に加え、サスペンション用途へ適用を拡大し、海外顧客へのビジネス拡大を推進しております。」研究開発活動
• シマノ（7309）「…スイッチのエルゴノミクスおよび操作性の改善、さらに厳しい使用環境下においても安定した制動力を発揮するブレーキ性能を実現することで、高性能・高付加価値領域における技術的優位性を一層強化しました。」研究開発活動
• 日清紡ホールディングス（3105）「※2024年9月26日 日清紡マイクロデバイス(株)調べ (3)ブレーキブレーキ事業では、摩擦材に関する技術を極め、自動車の安全・快適・経済性・環境性能に貢献する製品・ソリューションを、グローバルに提供し続ける事を使命に開発に取り組んでいま…」研究開発活動
• ナブテスコ（6268）「…ー、航空宇宙カンパニー、舶用カンパニー及びナブテスコオートモーティブ(株)が中心となって、鉄道車両用ブレーキ装置及び同ドアシステム、航空機用飛行制御機器及び同システム、舶用エンジン制御システム、商用車用ブレーキや乗用車用クラッチの各種装置・…」研究開発活動
• コーセーホールディングス（4922）「化粧品事業 基礎研究分野では、美白研究において真皮の細胞がメラニン生成にブレーキをかける仕組みを発見し、また老化研究では皮膚細胞の老化連鎖にかかわる因子の特定と影響解明に成功しました。」研究開発活動
• 住友ベークライト（4203）「開発・上市品電動車ブレーキ摩擦材向け耐錆固着性シリコーン変性フェノール樹脂耐蝕表面処理剤添加用超低モノマー水溶性フェノール樹脂AQNOA®高輝度表示体用ポリシクロオレフィンCOPLUS® なお、当セグメントに係る研究開発費は、1,823百万…」研究開発活動
• マブチモーター（6592）「パーキングブレーキ用モーター:RS-557VA 従来製品「RS-555VX」と同等のサイズ・トルクを維持しながら、低温環境下における作動音を低減させると共に、耐久性向上のニーズに対応すべく、長寿命化、高剛性を達成した製品となります。」研究開発活動
• ヨロズ（7294）「…ケット・フロントロアアーム・リアビーム、EV車「日産リーフ」のリアメンバー・ラジアスロッド・リンク・ブレーキペダル、プラグインハイブリッドの「日産N6」のフロントメンバー・ボディーマウントブラケット・フロントロアアーム・リアビーム、三菱「ア…」研究開発活動
• 曙ブレーキ工業（7238）「6 【研究開発活動】当社グループでは、コア技術である音・振動解析技術を活かし、自動車のみならず、あらゆる交通機関、産業機械の各種ブレーキ製品を担う摩擦材・ブレーキの開発を進めております。」研究開発活動
• 日本ケミコン（6997）「このほか、自動車の電動パワーステアリングや電動ブレーキ等で使用されるモータードライブ用インバータ回路向けコンデンサとしまして、小型化、大電力化、高耐熱化を実現した導電性高分子ハイブリッドアルミ電解コンデンサ「HXGシリーズ」を開発いたしまし…」研究開発活動
• ツガミ（6101）「環境・安全・省エネ対応の自動車関連部品(電動パワステ、次世代ブレーキ、EVモーター)の加工や、今後ますます高精度化する情報・通信関連分野、特に携帯電話など小型情報端末部品、車載カメラ、医療関連部品等の超精密加工部品に対応できる、小型・高速高…」研究開発活動
• シンフォニアテクノロジー（6507）「…トロール分野では、市場の拡大が期待される半導体製造装置向けに、ダイレクトドライブモータ及び無励磁作動ブレーキを応用したユニット化・システム化にも取り組むとともに、真空環境・次世代エネルギー用途などの特殊環境への対応製品の開発に取り組んでまい…」研究開発活動
• 栗本鐵工所（5602）「2 サーボプレスの応用技術開発当社は近年、湿式クラッチブレーキの開発、サーボプレスの開発を行い、納入実績を積み重ねております。」研究開発活動
• 東京エネシス（1945）「凹凸床面に対応した自動搬送台車や、ブレーキ機能・踊り場旋回能力を備えた階段昇降台車の実証を終え、初期の開発目標を達成しております。」研究開発活動
• ニチリン（5184）「液圧ブレーキホースでは、二輪用主力商品のSLIMシリーズの需要が順調に拡大しており、日本およびベトナムでの生産量を拡大しております。」研究開発活動
• フランスベッドホールディングス（7840）「軽度者へ貸出できる商品として、歩行器「スマートウォーカーNeo」の後輪に自動ブレーキを搭載した「スマートウォーカーNeo α」を、2025年5月より販売を開始しました。」研究開発活動
• TBK（7277）「…グループの研究開発活動は環境と安全、省資源・省エネルギーを追求することを重点に自動車用・建設機械用のブレーキとポンプの先端技術の開発と将来の柱となるべき商品の開発を、セグメント別では「日本」及び「アジア」において行っております。」研究開発活動
• 東邦化学工業（4409）「溶剤では、汎用溶剤、高純度溶剤、ブレーキ液基剤など様々な用途で用いられる溶剤の研究開発と生産合理化に取り組んでおります。」研究開発活動
• 小倉クラッチ（6408）「…ロダクツの創出を通して顧客に奉仕し、社会に貢献することを基本理念として、既存の製品であるクラッチ及びブレーキの応用製品はもちろんのこと、各種新規分野を目指した積極的な研究開発活動を行っております。」研究開発活動
• マースグループホールディングス（6419）「2 スマートソリューション関連事業・急ブレーキや急加速・急旋回などの運転を感知するフォークリフト安全運転管理システム「フォークセーフモニター」を商品化・RFIDで簡単に入退記録を確実に管理できるシステム「RF Smart Entry」を商品…」研究開発活動
• ユニオンツール（6278）「さらに、衝突被害軽減ブレーキや電動パワーステアリングに使用されるボールねじ用ダイスについても、精密な形状精度の面でお客様から高く評価されています。」研究開発活動
• 酒井重工業（6358）「更なる安全性の向上と作業性の両立を図るべく「緊急ブレーキ装置(Guardman)」の研究開発を進め、タイヤローラTZ704 Guardman(12.6t)に前方を監視する仕様を追加しました。」研究開発活動
• 東京窯業（5363）「…黒鉛シートをはじめとする各種炭素材料の素材開発、クレーン・風力発電機に代表される産業機器に使用されるブレーキのライニング開発、切削加工用循環液油や水耕栽培用養液を除菌する除菌資材の開発に加え、機械加工性・耐熱衝撃性に優れるカーボンセラミック…」研究開発活動
• 群栄化学工業（4229）「一例として、摩擦材(ブレーキ用途)用樹脂では、特殊フェノール樹脂「ミレックス」を軸として環境対応型樹脂の適用が進展しております。」研究開発活動
• 湖北工業（6524）「既に、自動車の緊急ブレーキ等の安全機構に使用される二次電源用EDLCキャパシタ向けや、エレクトロニクス化が進む電子制御回路のショートや誤作動を防止するための特殊加工リード端子等、様々な用途に対応した高付加価値製品が採用されていますが、今後の…」研究開発活動
