先端パッケージ

分けて作って、近くでつなぐ

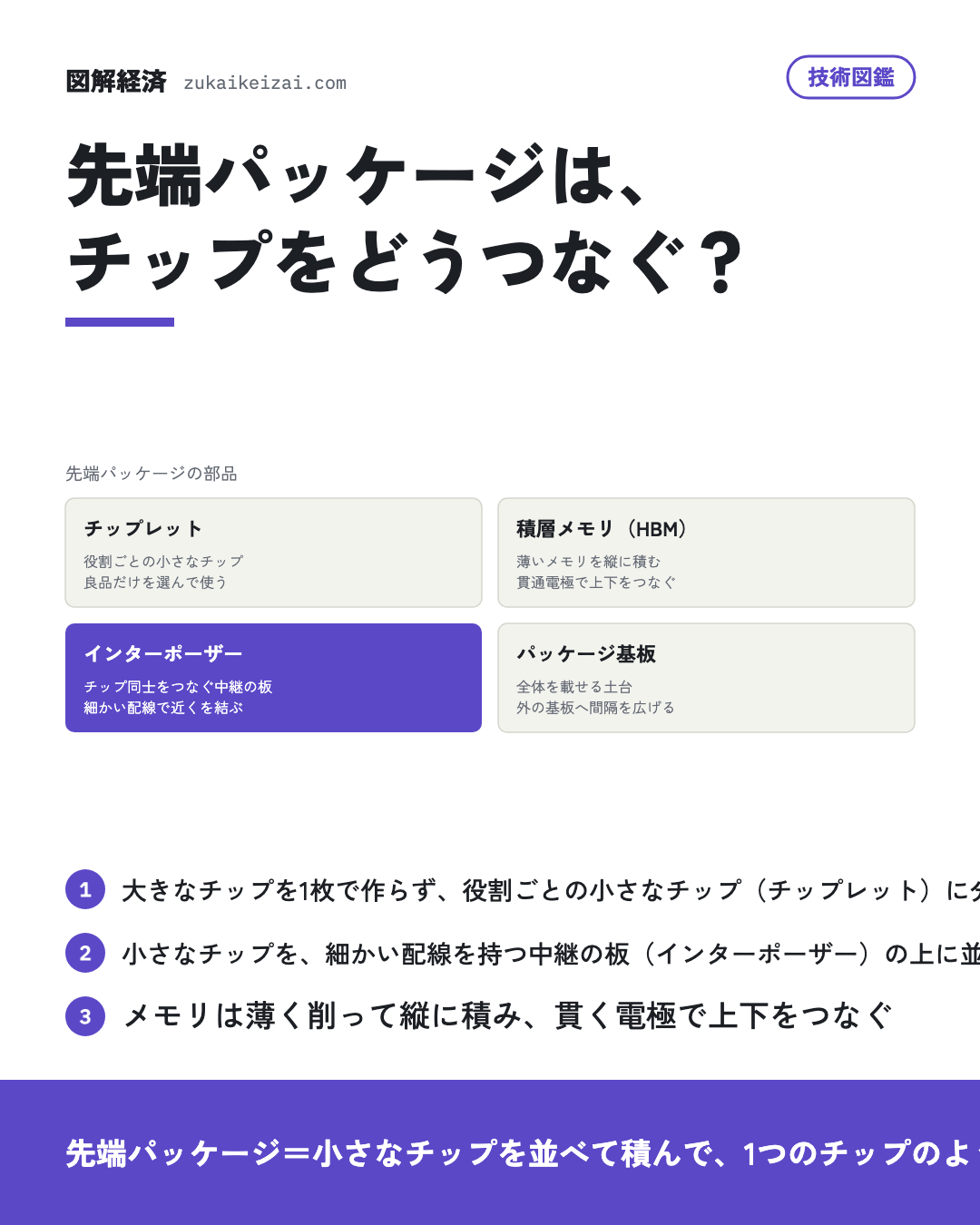

チップを大きくすると、1枚のウエハーから取れる数が減り、1か所の欠陥で1枚まるごと不良になる確率も上がる。そこで、計算、メモリとのやりとり、入出力といった役割ごとに小さなチップに分けて作り、検査で良品だけを選んで1つのパッケージにまとめる。この小さなチップをチップレットと呼ぶ。

分けたチップ同士は、普通の基板よりはるかに細かい配線を持つ中継の板（インターポーザー）の上に並べ、短い距離でつなぐ。配線が短いほど信号が速く届き、電気のロスも減るので、1枚のチップに近い速さで働く。

• 技術図鑑チップは、どうやって基板につながる？

積むと、何が難しいか

AI用の計算チップの横には、メモリを何枚も縦に積んだHBMを並べる。メモリは紙より薄く削り、チップを縦に貫く電極（貫通電極）で上下をつなぐ。計算チップとメモリの距離が近いほど、一度に大量のデータを受け渡せる。

難しいのは、熱と反りと接合だ。チップを密に並べて積むほど熱がこもり、材料ごとに熱での伸び方が違うので板が反る。数十ミクロン以下の間隔で並ぶ無数の端子を、ずれなく、欠けなく接合する精度が要る。四角いパネルの上で多くのパッケージをまとめて作る方法（FOPLP）もある。

日本の会社が担う所

材料と装置の会社が多い。レゾナック・ホールディングスは封止材やダイボンディング材料などの後工程材料を、リンテックは先端パッケージや薄いウエハー向けのダイシングテープやバックグラインドテープを開発している。京セラはチップレットパッケージのセラミックコア基板の開発に取り組み、東京エレクトロンやダイヘンは先端パッケージ向けの装置や搬送ロボットを開発している。
